Projekte
7 Segment Anzeige
Amiibo Ständer
Analoges VU-Meter
Arduino VGA Box
Back To The Future
Development System
Farben Regal / Palette
Farben Ständer
Hexagon Abstand Hülsen
Jarvis - Home Automation
Jumpwire Karussell
Lampe Led
Lampe Makerkit
Led Spot
Mensch ärger dich nicht
Modulares Batterie System
PrxOS - Operating System
Regal

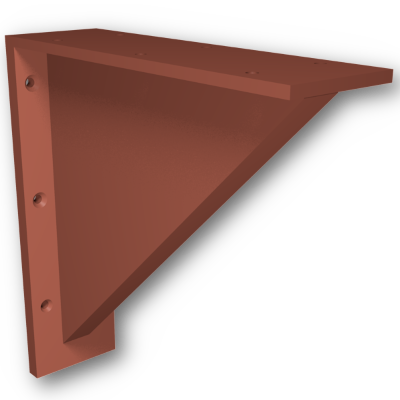

Regal Halter
Reimecker TV Logo
Requisiten Bau
Roboter 2.0
Rund Clip
Sprite Kacheln / Tiles
Stifte Halter
Switch Game Holder
7 Segment Anzeige
Das ist ein kleines Projekt wo es darum geht eine eigene 7 Segment Anzeige zu entwerfen und diese dann in anderen Projekten zu verwenden. Ich habe darauf zum Beispiel eine Uhr gebaut.
Teile
Dokumentation
Download
Teile
Frontpanel
Das ist das Grundmodul für die 7 Segment Anzeige. Auf ihr befindet sich 7 seperate Segmente mit Platz für je 3 5mm LEDs.
Download STL
Download STL
Pcbholder
Nachdem alle LED’s in Gruppen mit einem gemeinsamen Ground verlötet sind kann man dieses Teile mittel Abstandshalter auf der Rückseite platzieren und hat darauf Platz um eine Platin unterzubringen.
Download STL
Download STL
Dokumentation
Schematic
Download
Videos
,
Analoges VU-Meter
Vorwort
Hardware
Dokumentation
Bilder
Download
Vorwort
Hardware
Dokumentation
Bilder
Download
Videos
,

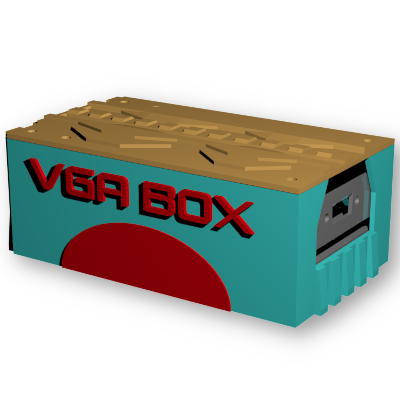

Arduino VGA Box
Videos
,Back To The Future

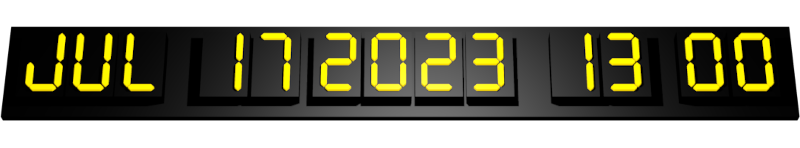

Back To The Future - Replicas

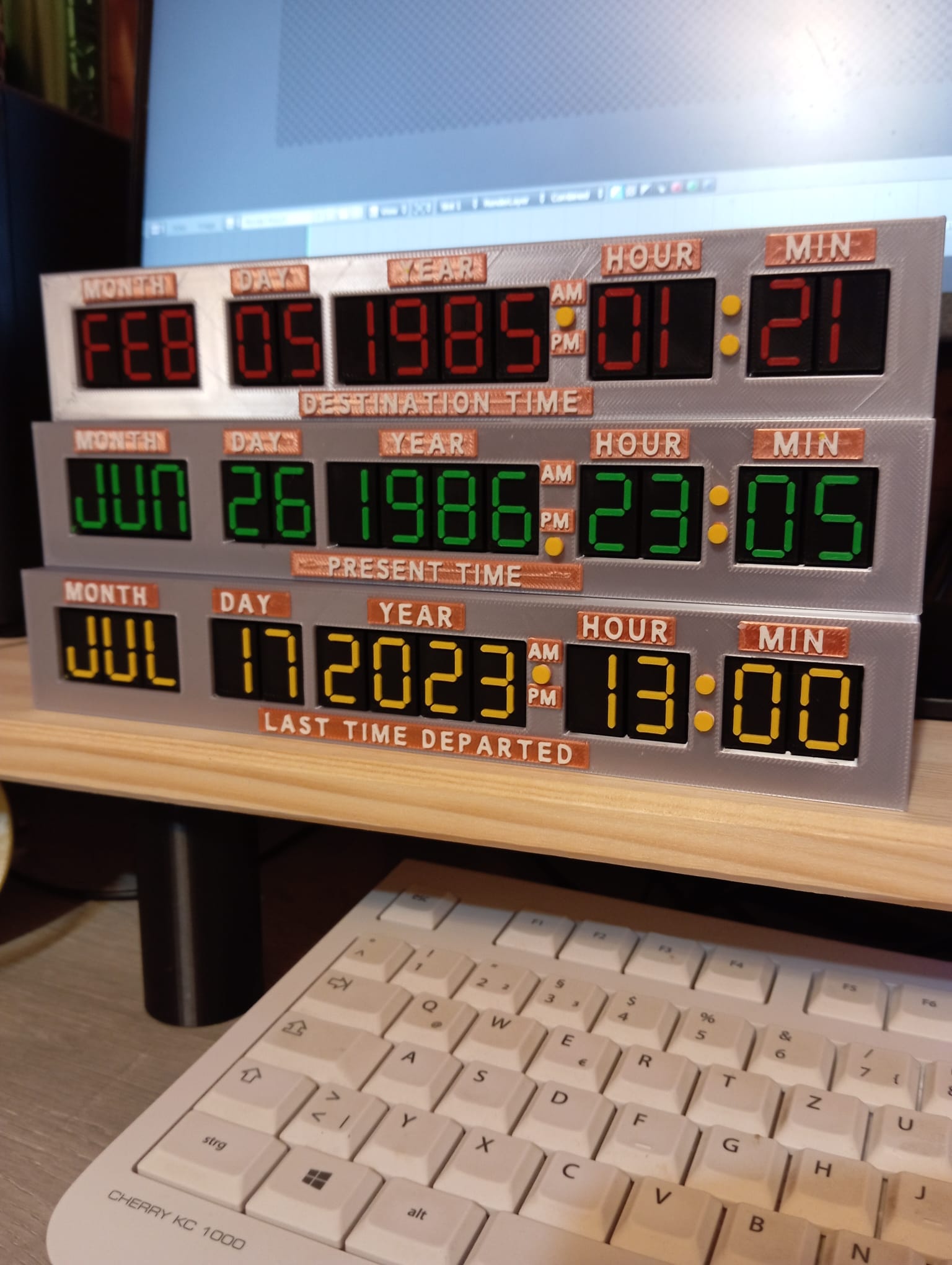

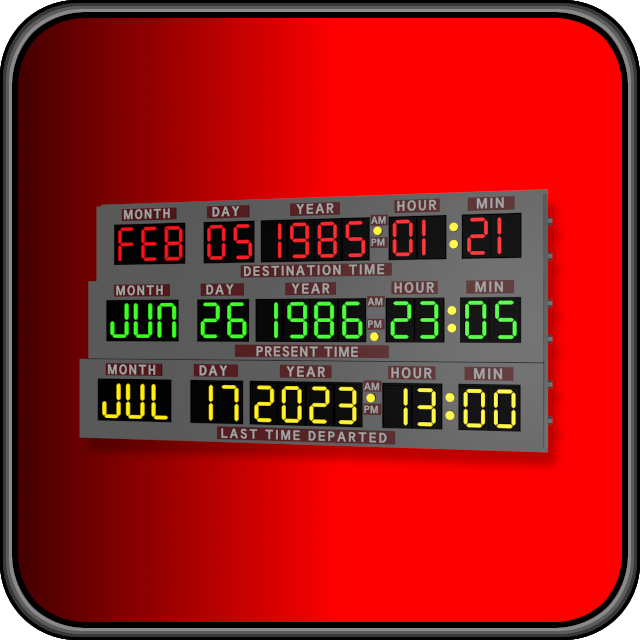

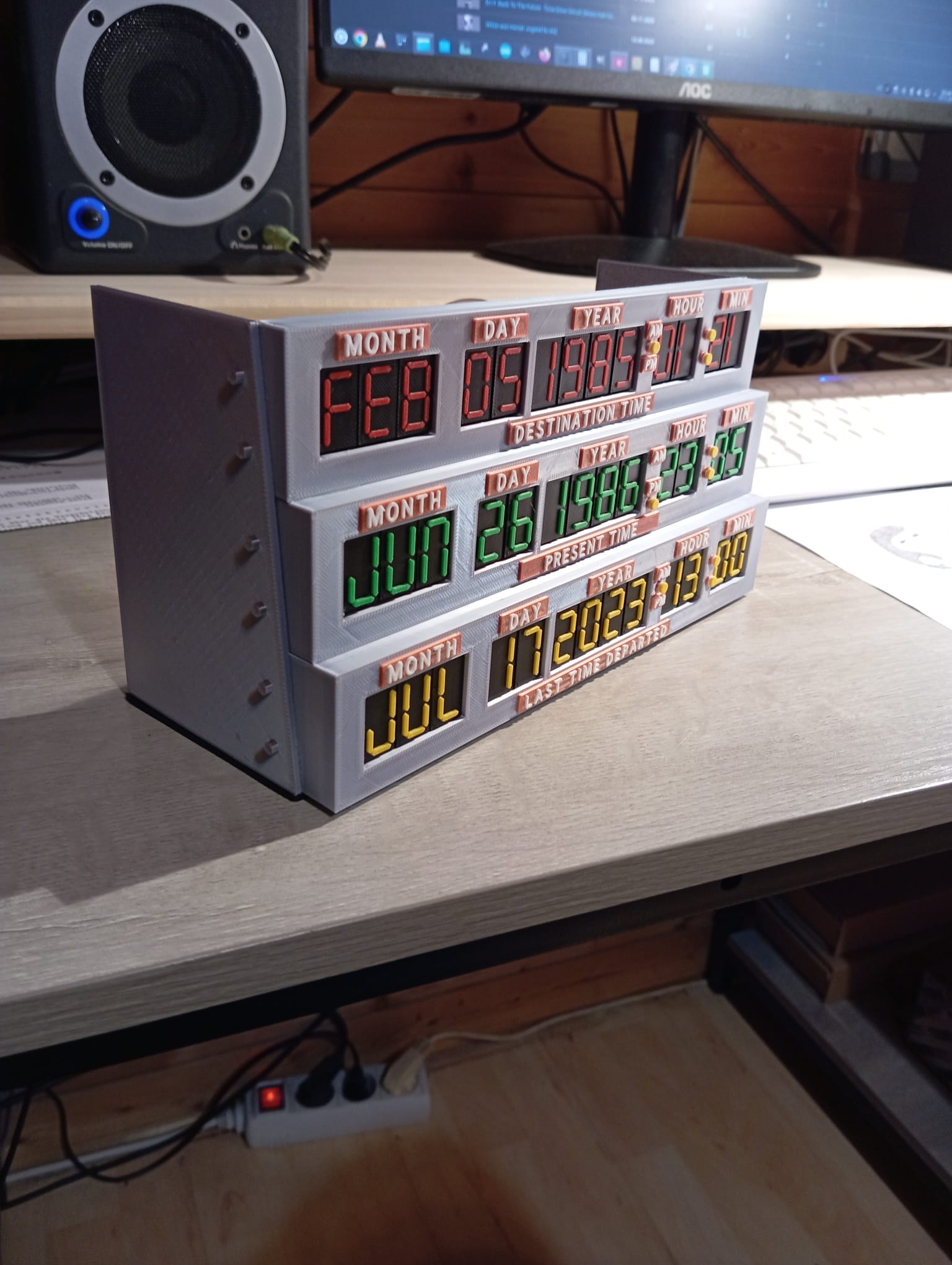

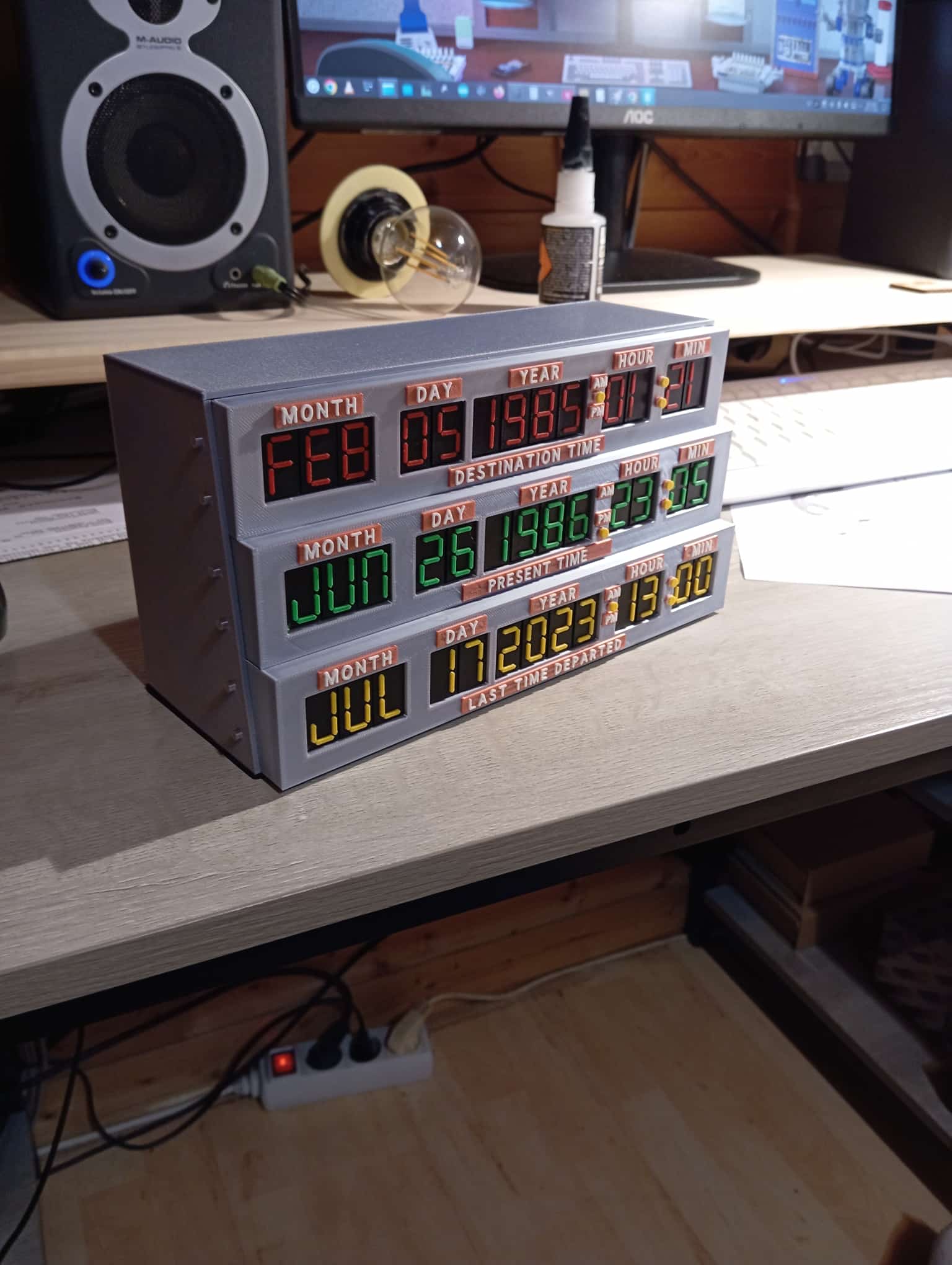

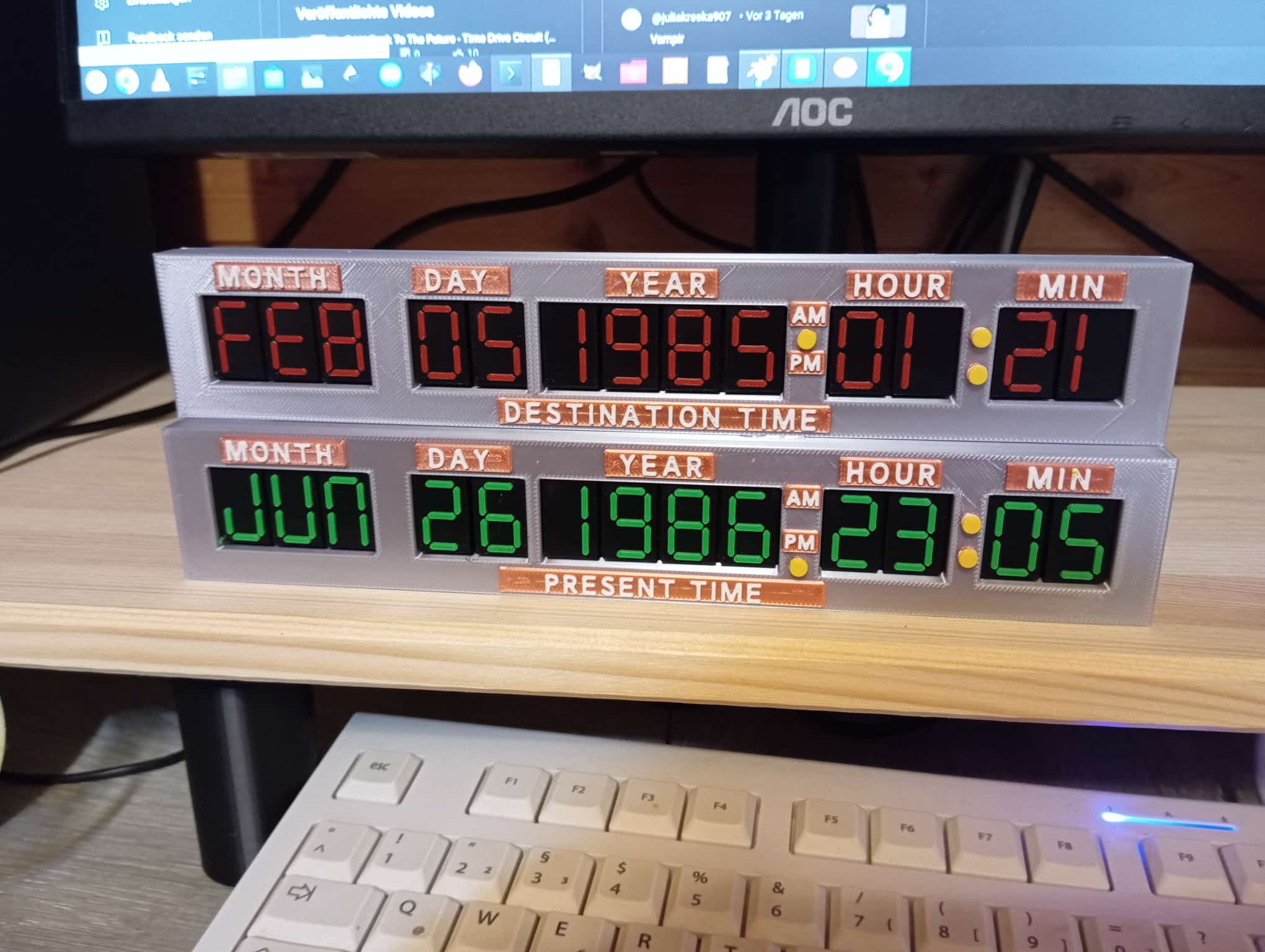

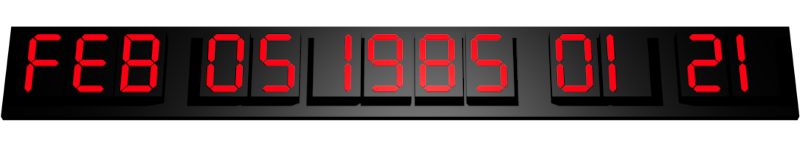

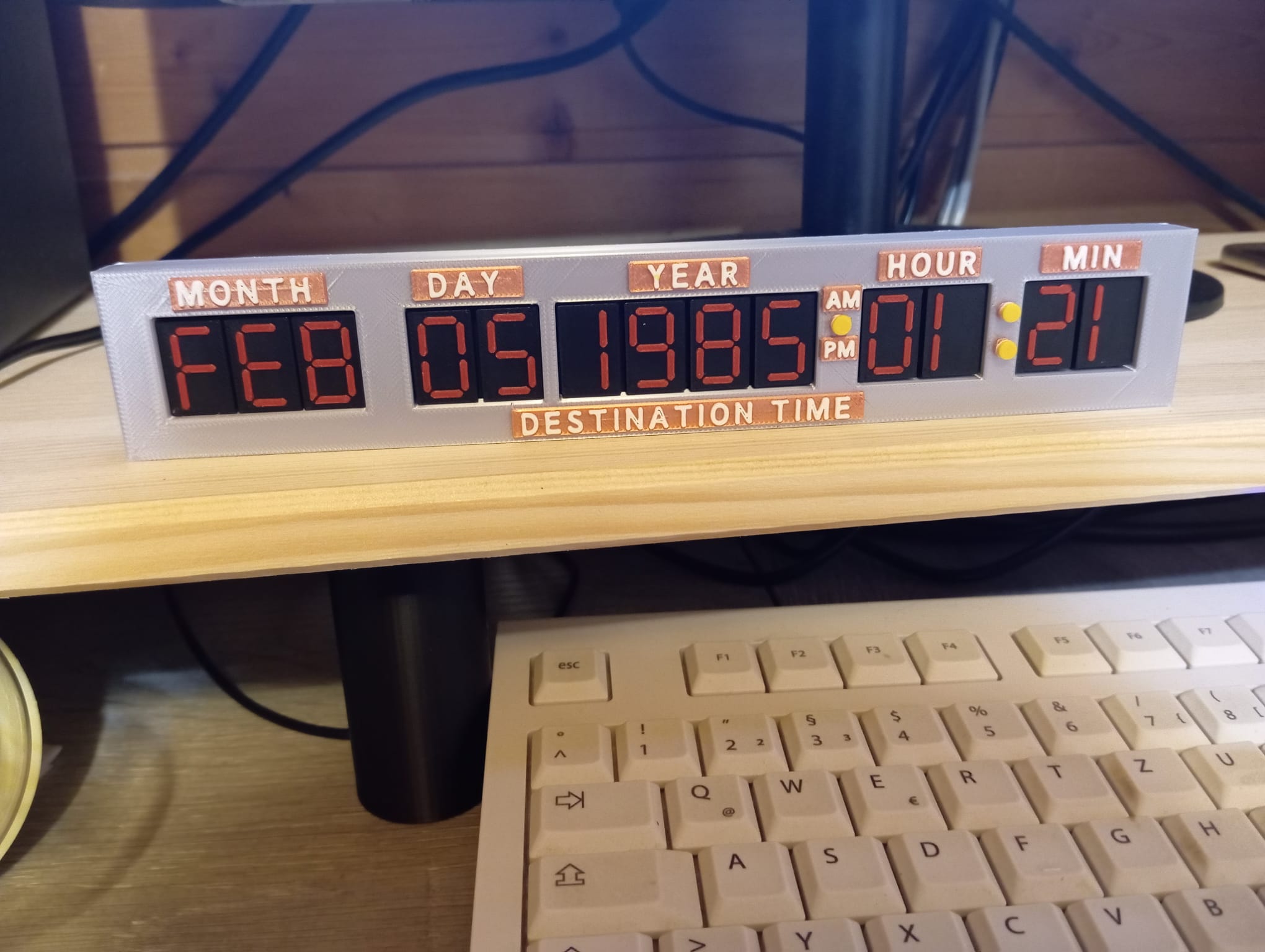

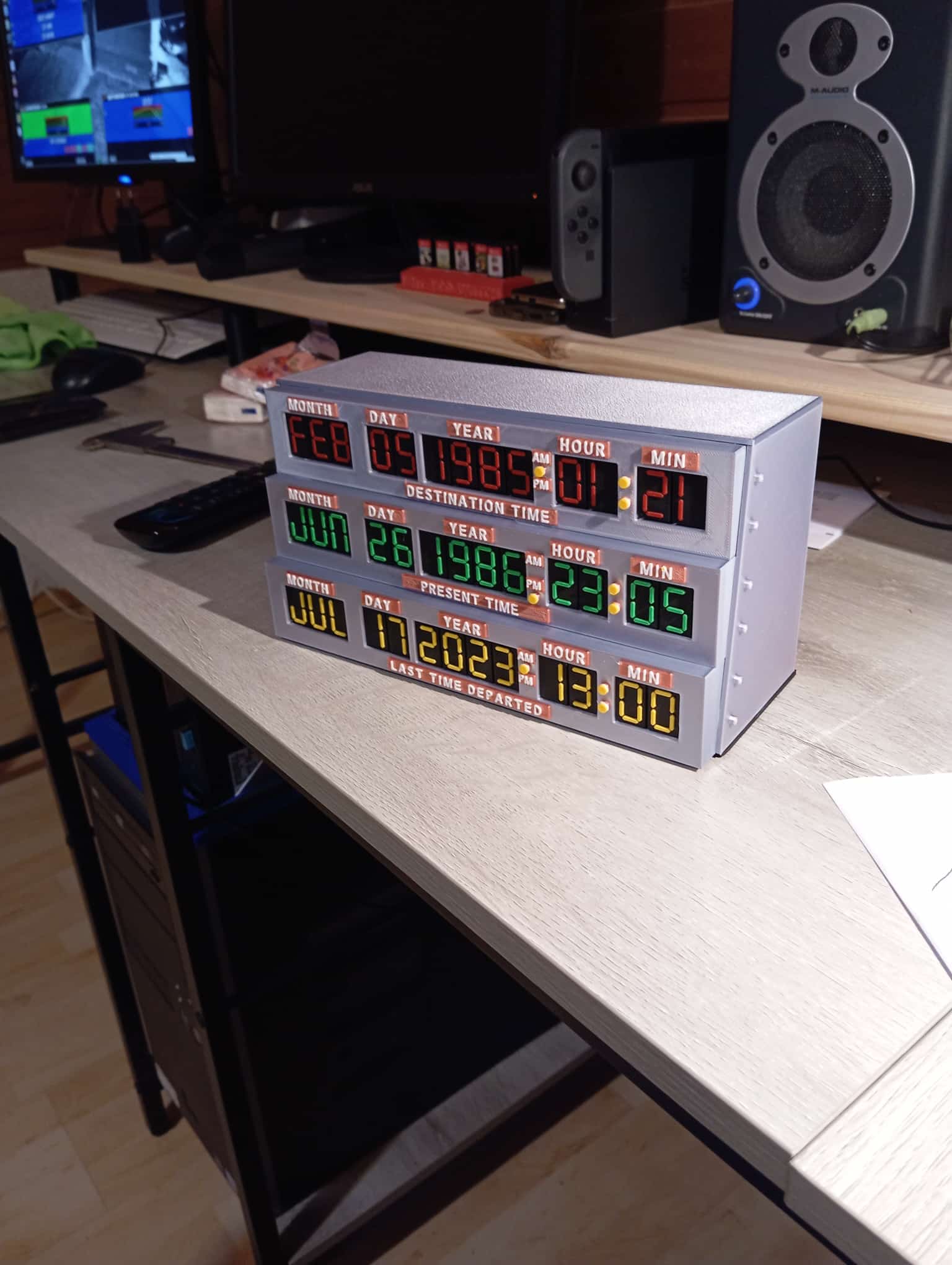

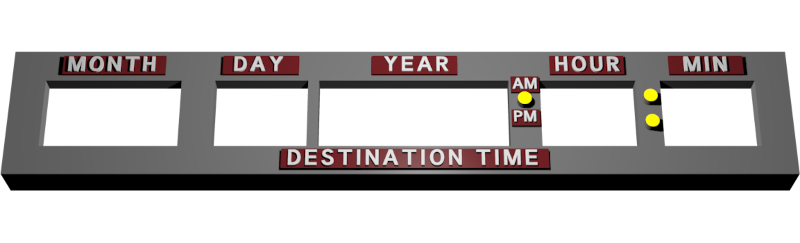

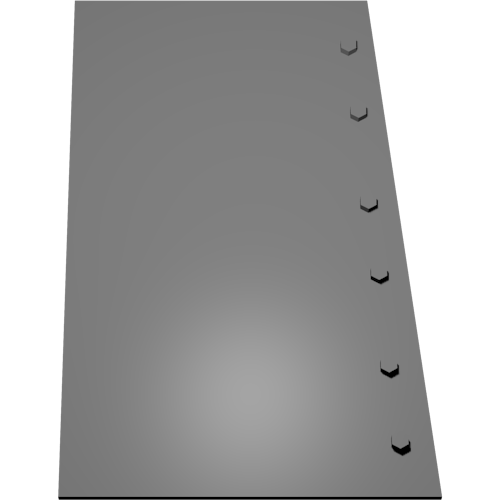

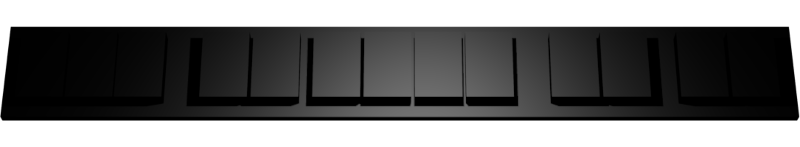

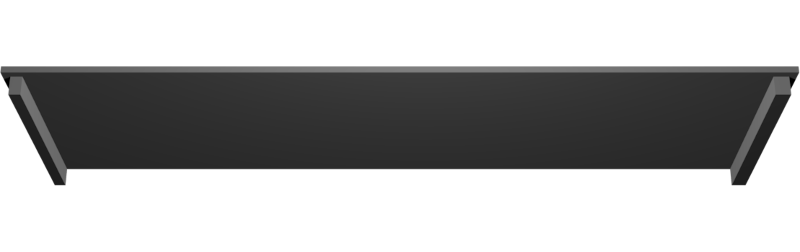

Time Drive Circuit
Dieses Teil aus dem Film Zurück in Zukunft ist der Grund warum ich mich Heute mit Elektrotechnik auskenne. Seit ich die Filme gesehen habe möchte ich das Teil schon nachbauen. Leider ist sehr schwer an 16 Segment Anzeige für den Monat zu kommen. Die Alternative wäre zwei Zahlen für den Monat zu verwenden. Diese Version ist natürlich nur mehrfarbig gedruckt sieht aber trotzdem Super aus in der Sammlung. Wenn ihr gerne andere Daten auf den Displays haben möchtet und es nicht selbst hin bekommt könnt ihr mir gerne schreiben.
Viel Spass, euer Reimecker.
Teile
Bilder
Bilder
Teile

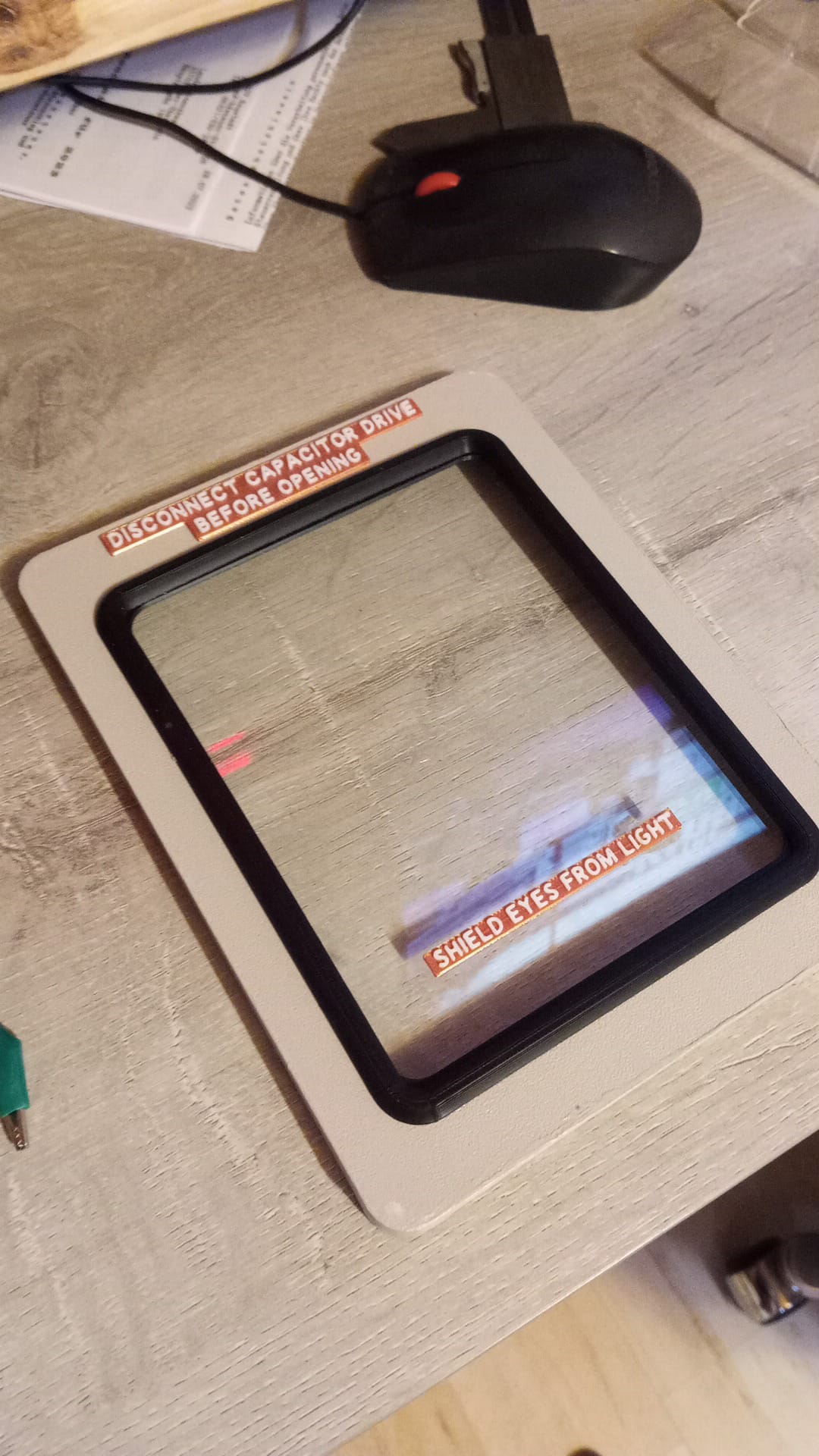

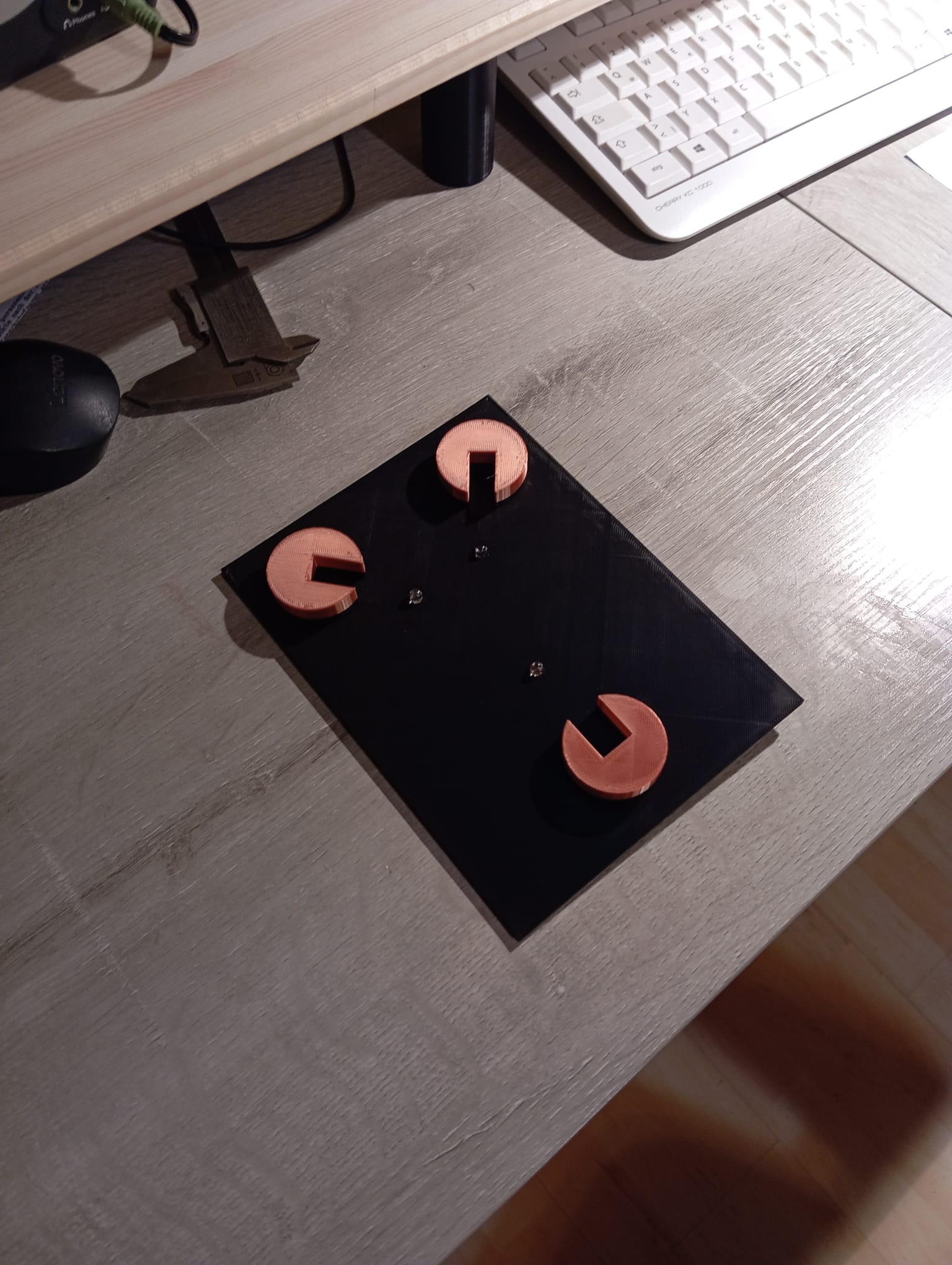

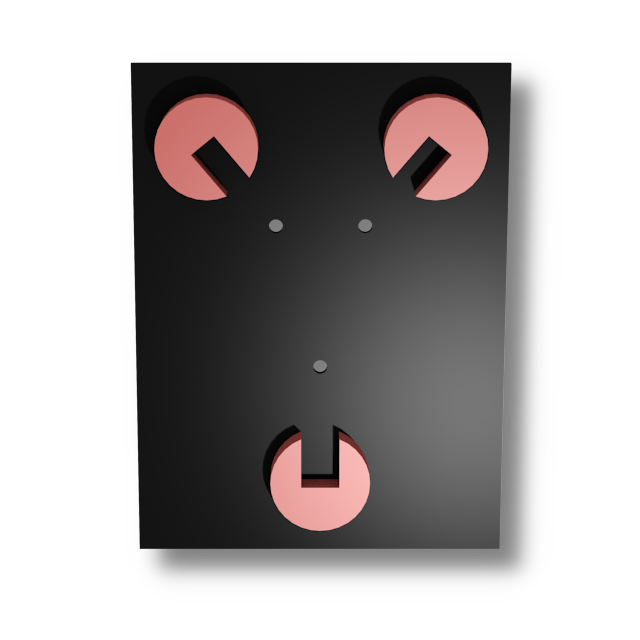

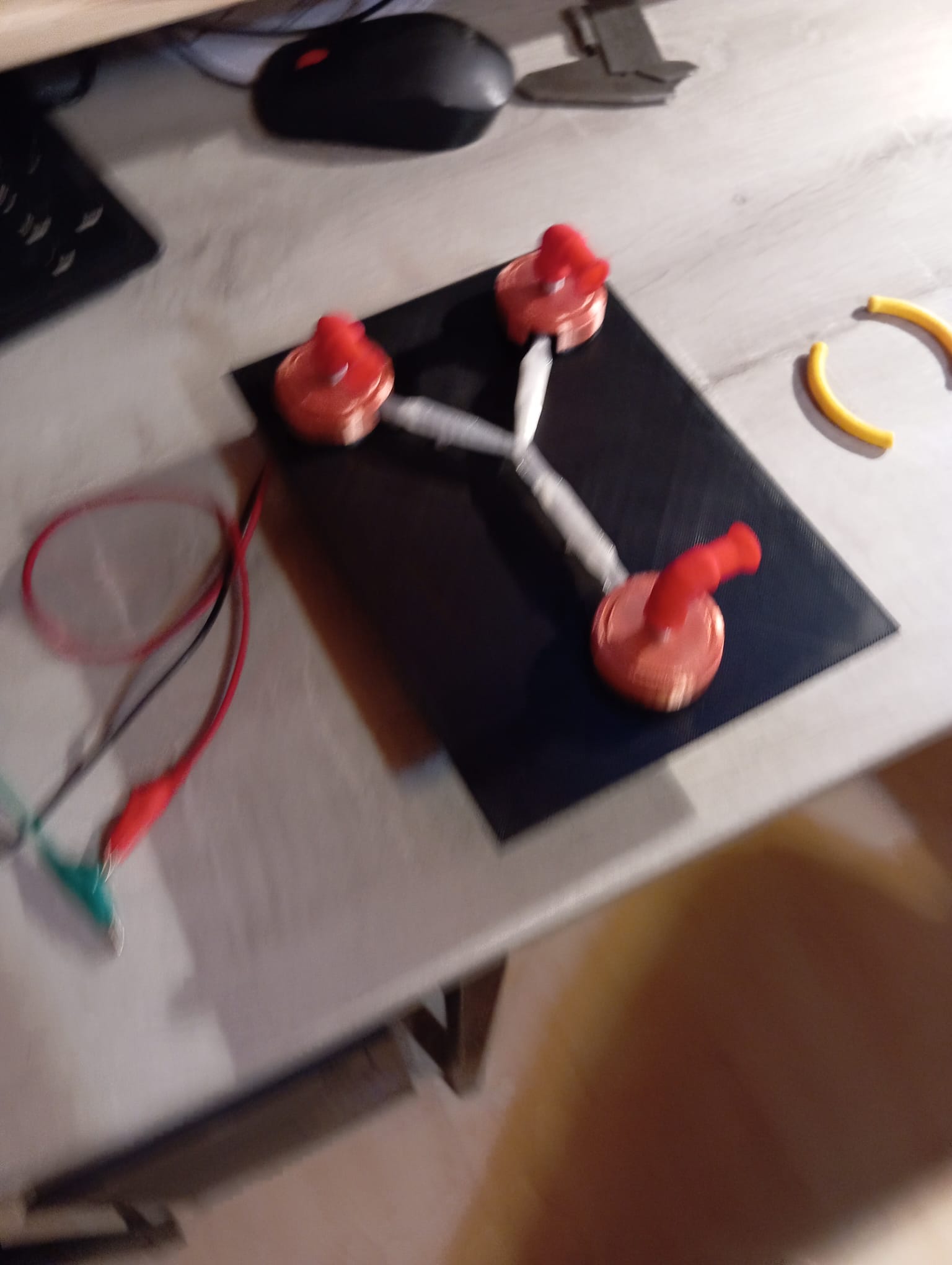

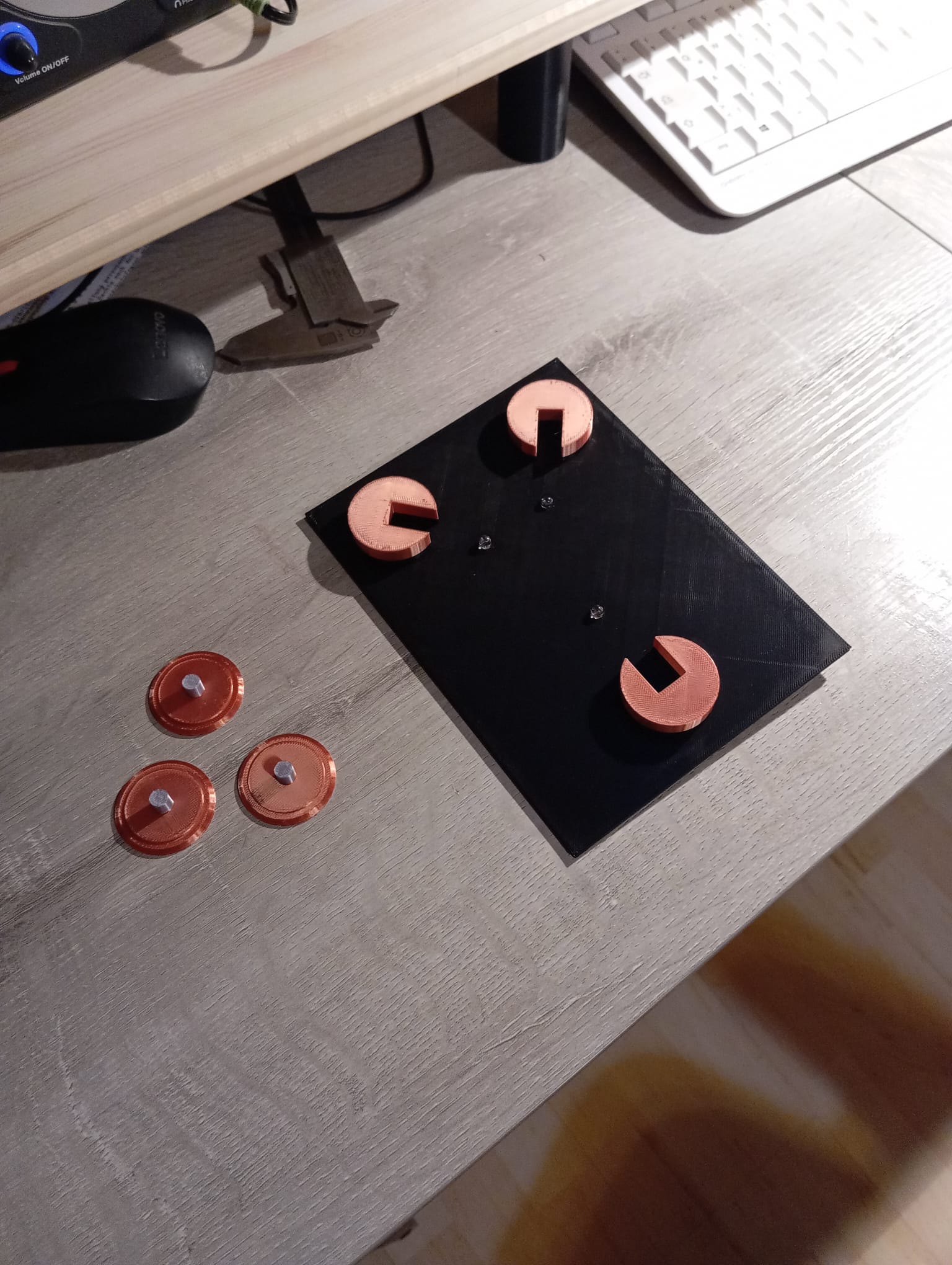

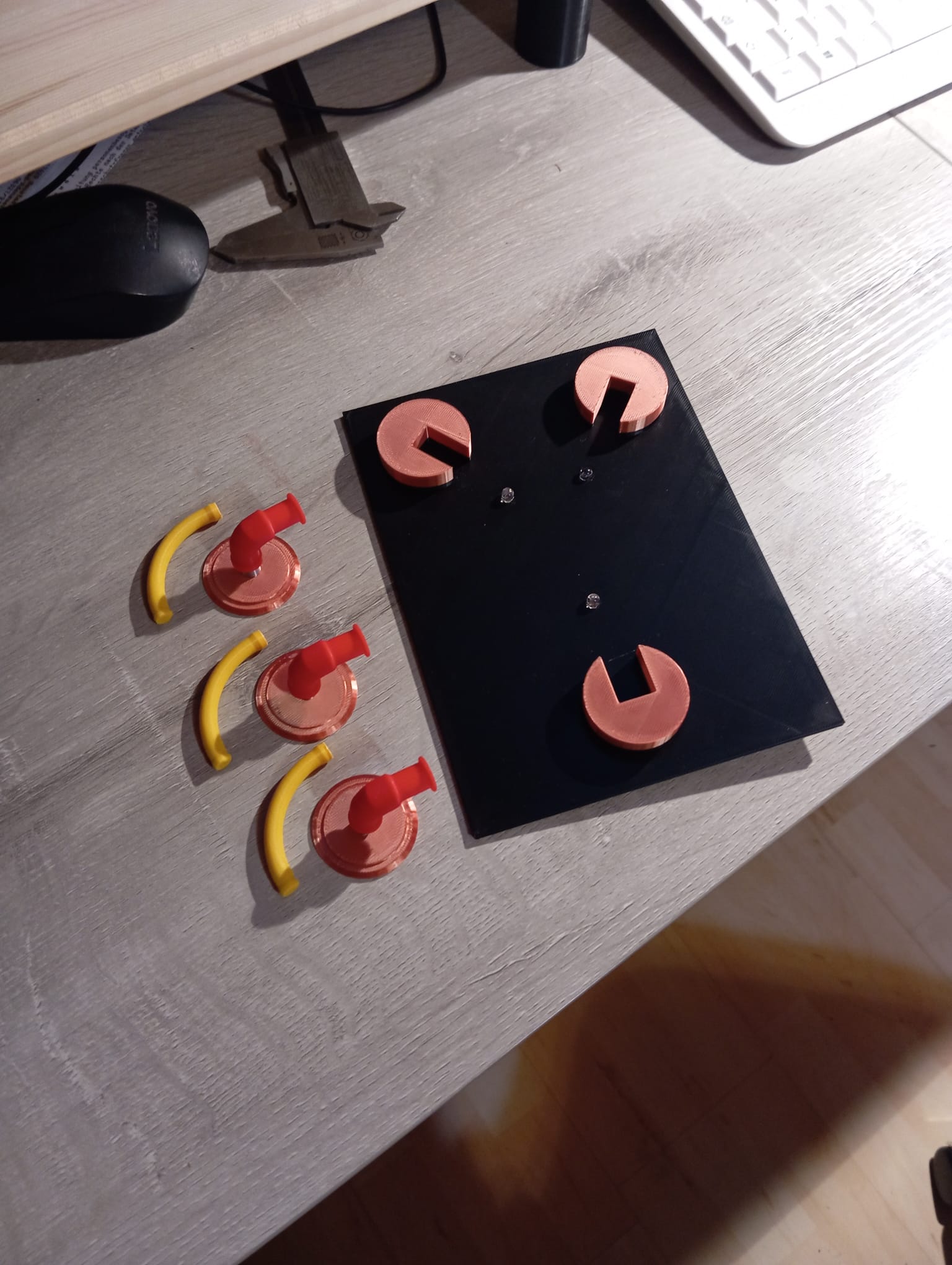

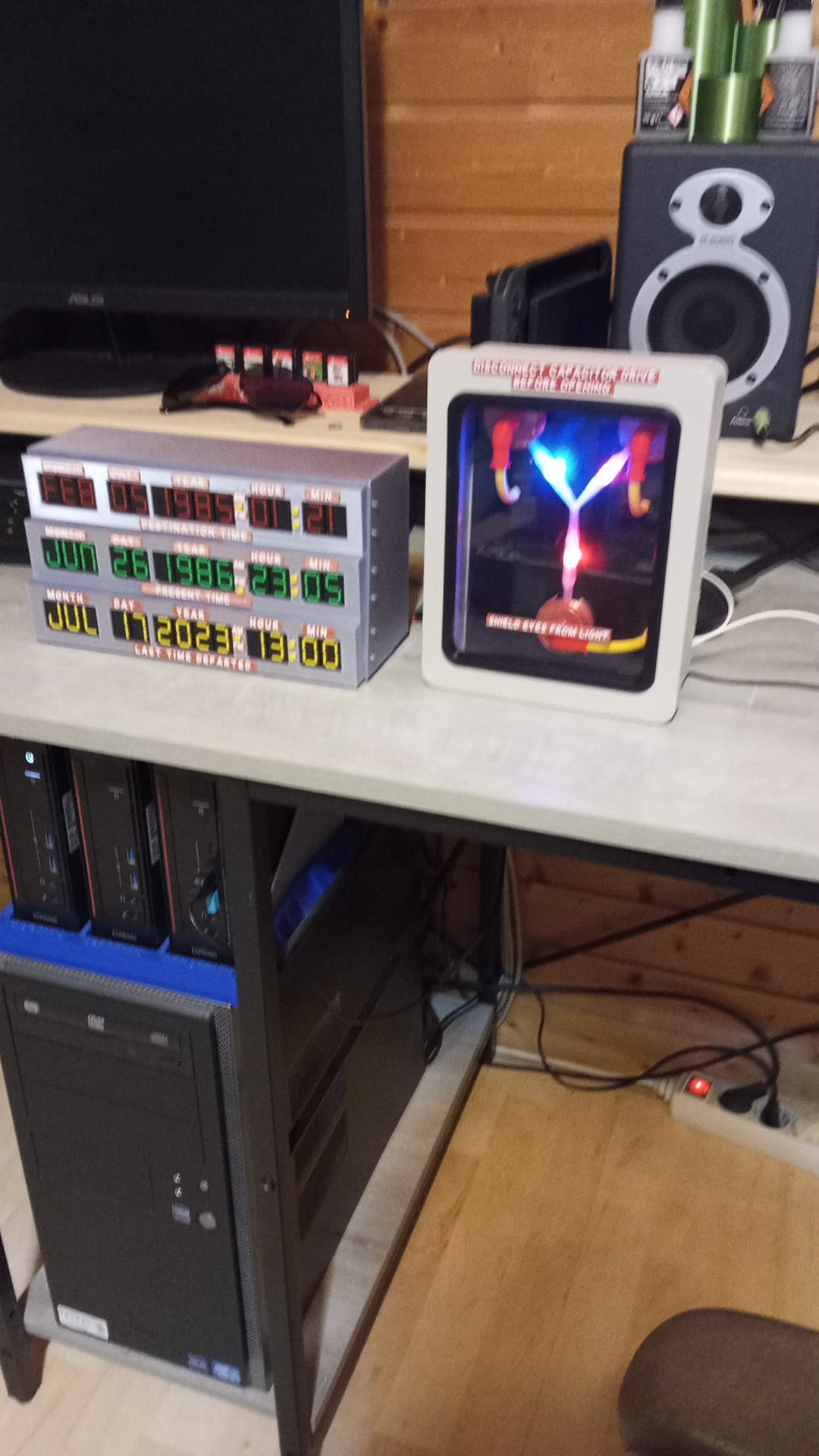

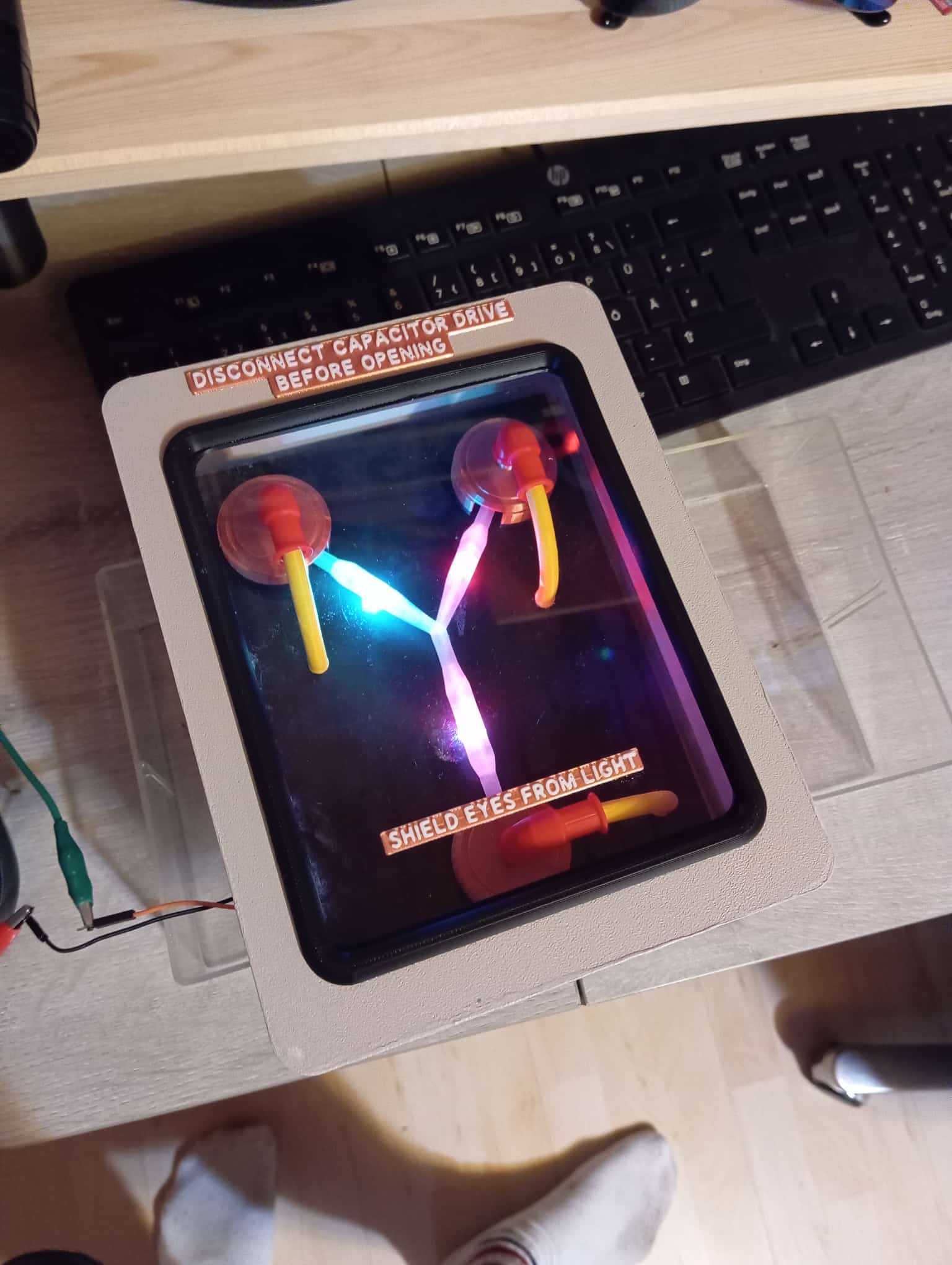

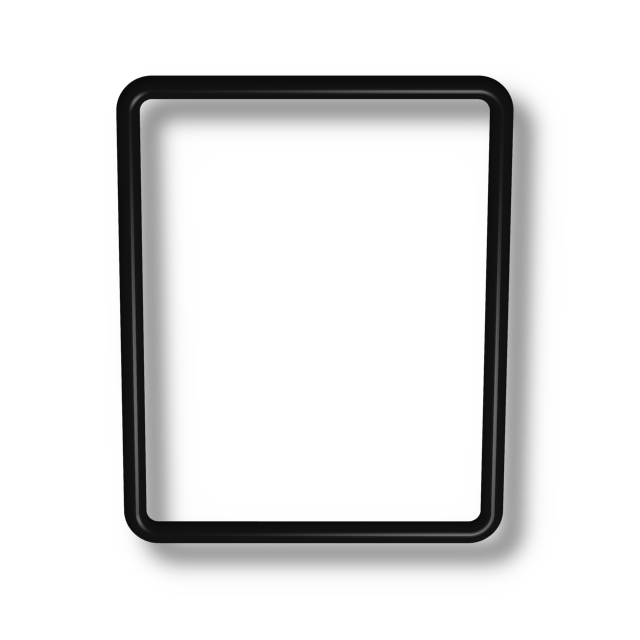

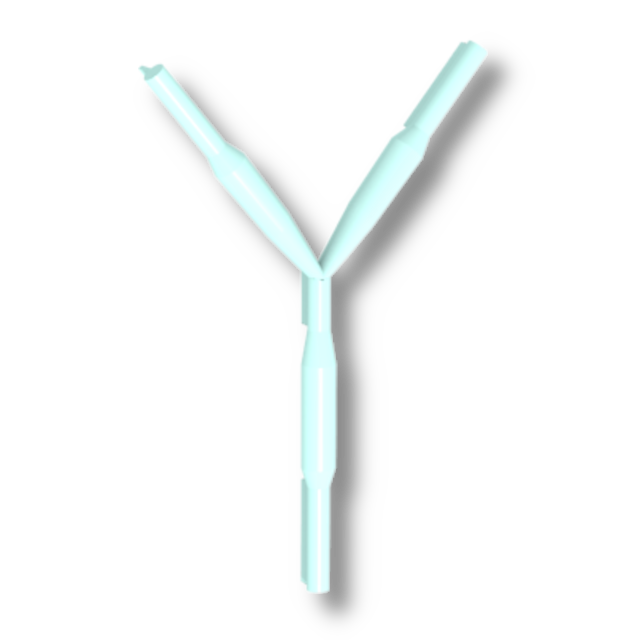

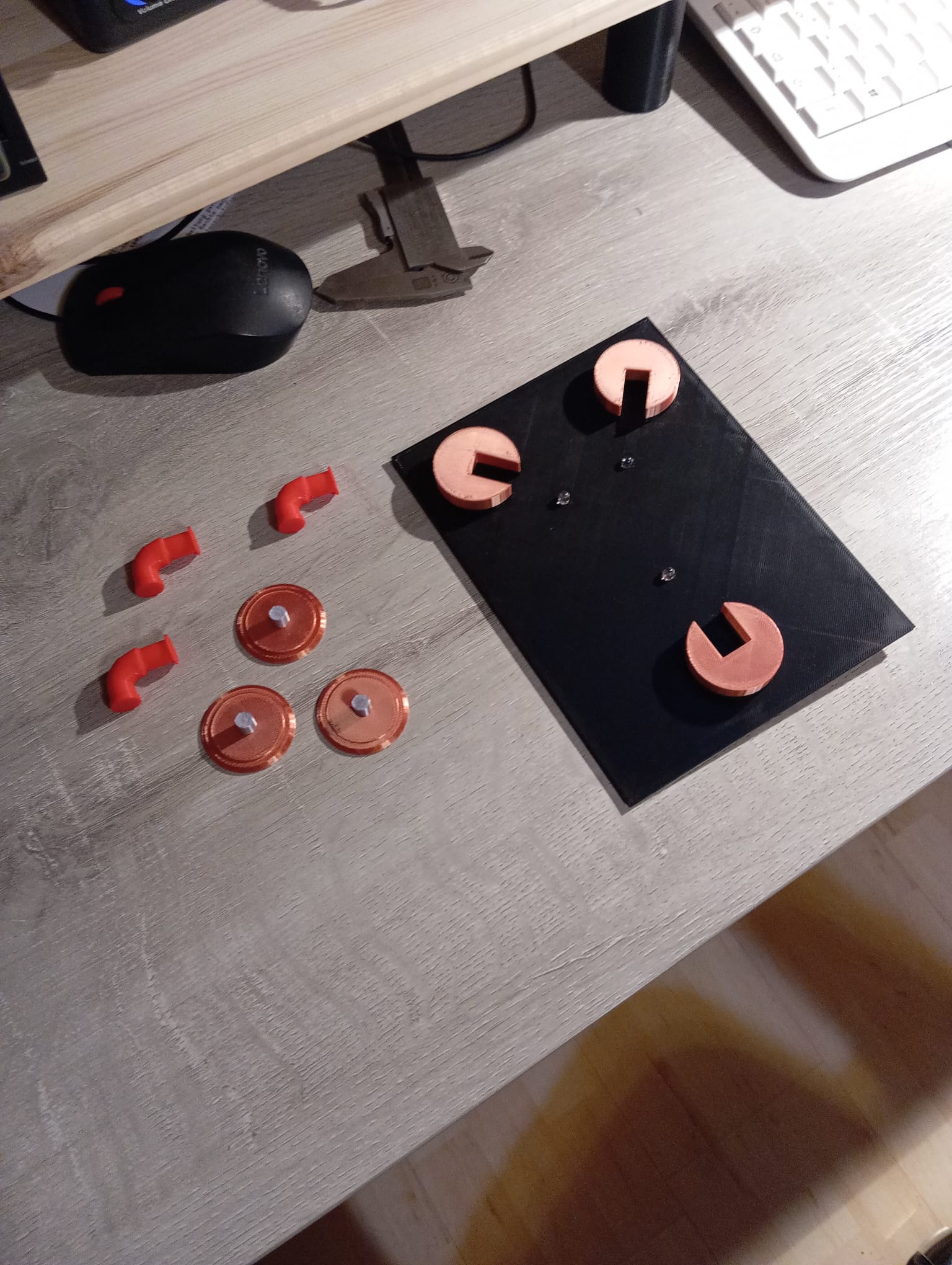

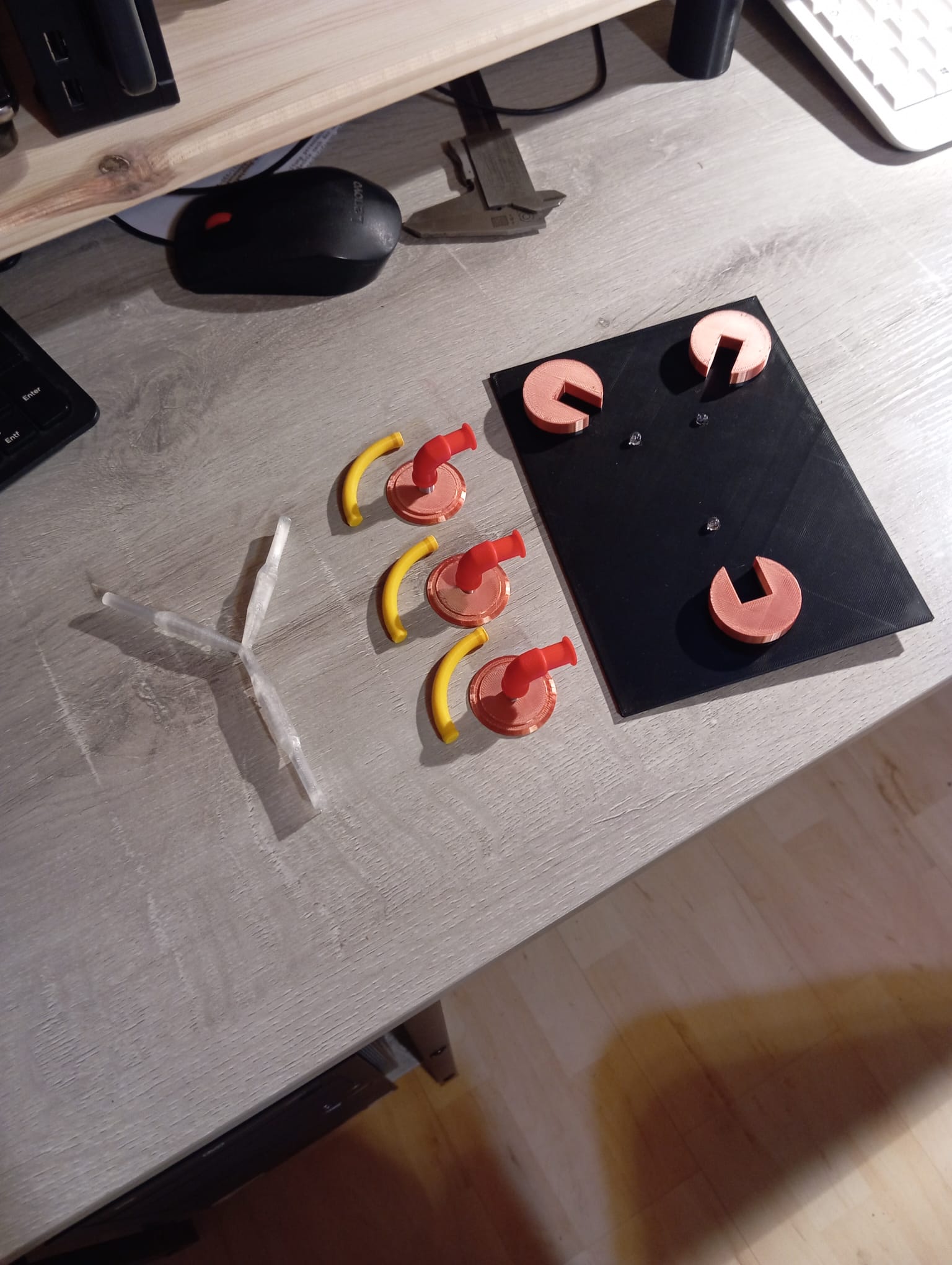

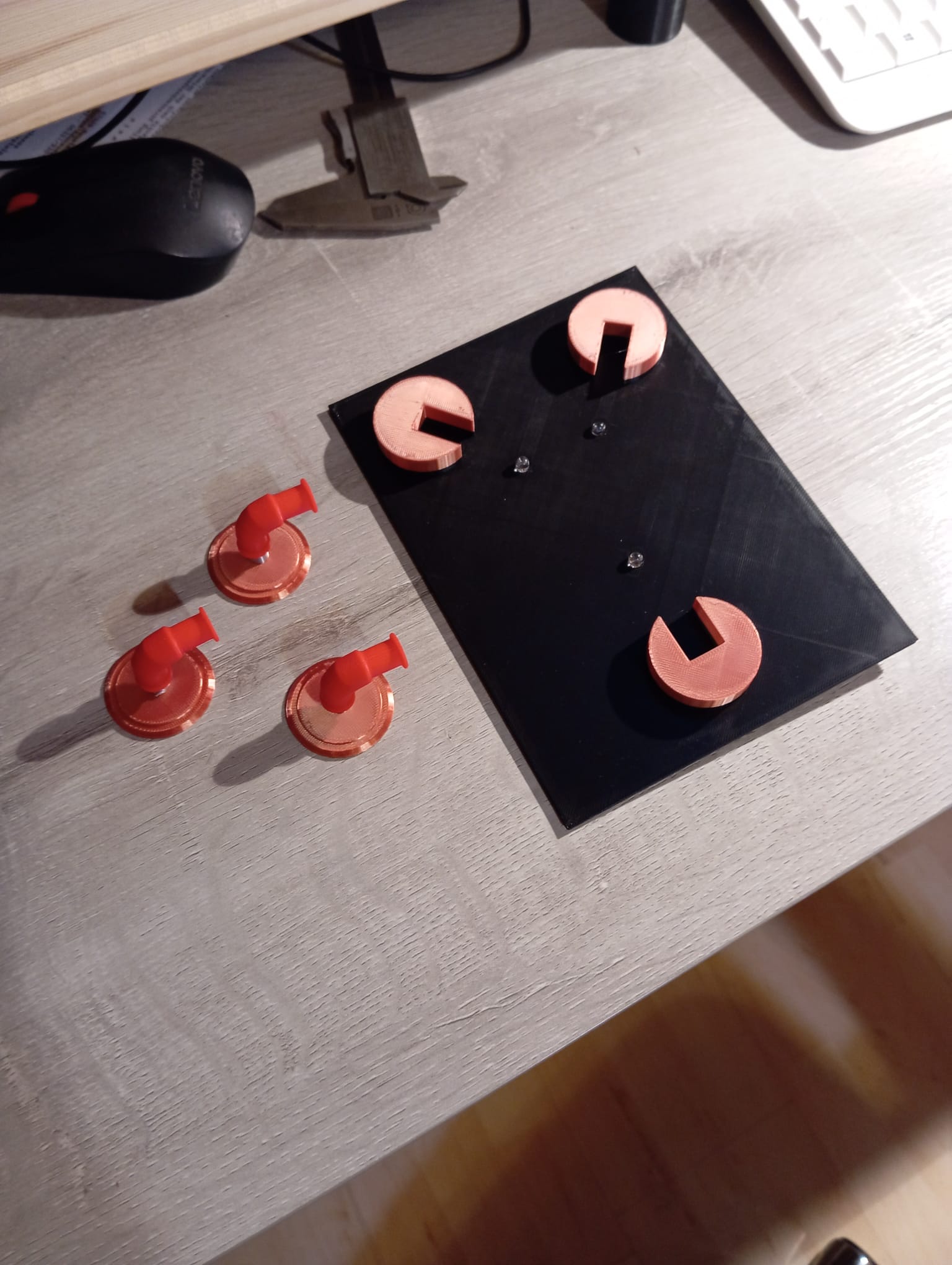

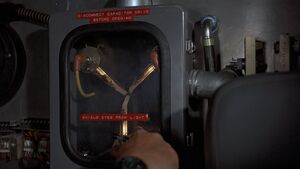

Flux Capacitor
Der Fluxkompensator , bestehend aus einem rechteckigen Fach mit drei blinkenden Geissler-Röhren in Y-Form, wird von Doc als "das, was Zeitreisen ermöglicht" beschrieben. Das Gerät ist die Kernkomponente der Zeitmaschine.
Viel Spass, euer Reimecker.
Teile
Bilder
Bilder
Teile
Videos
,
Development System
Videos

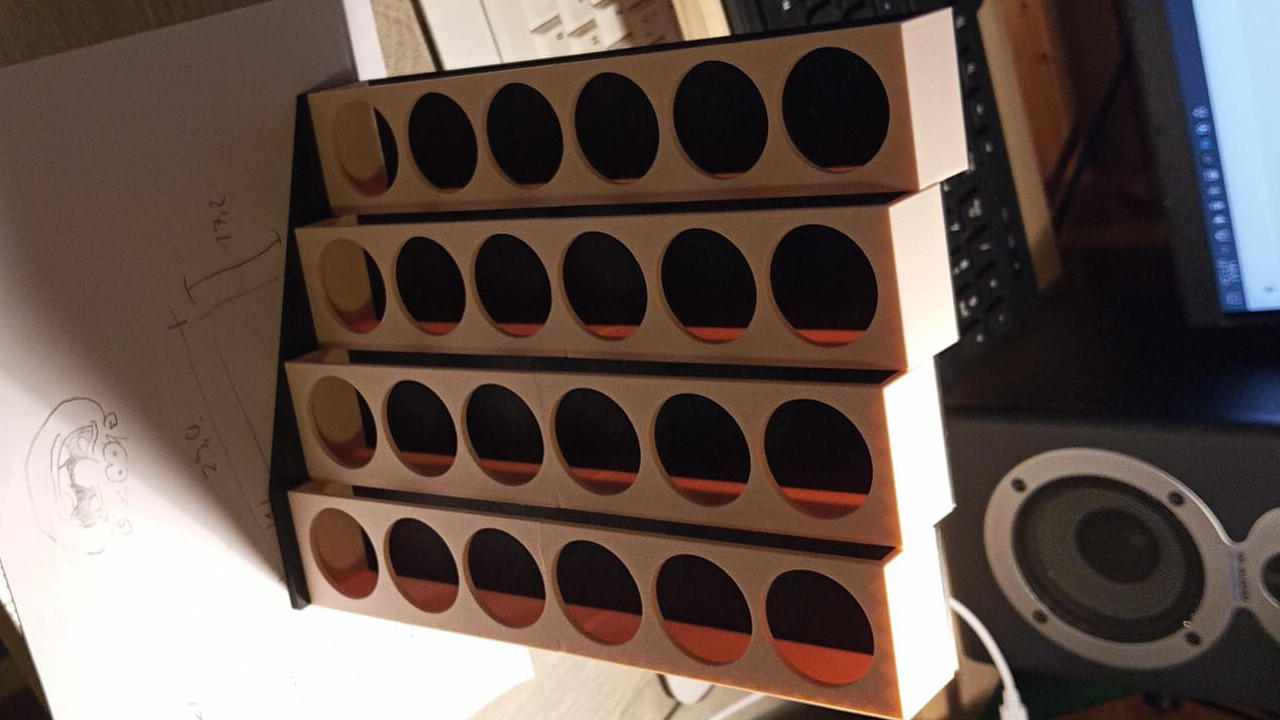

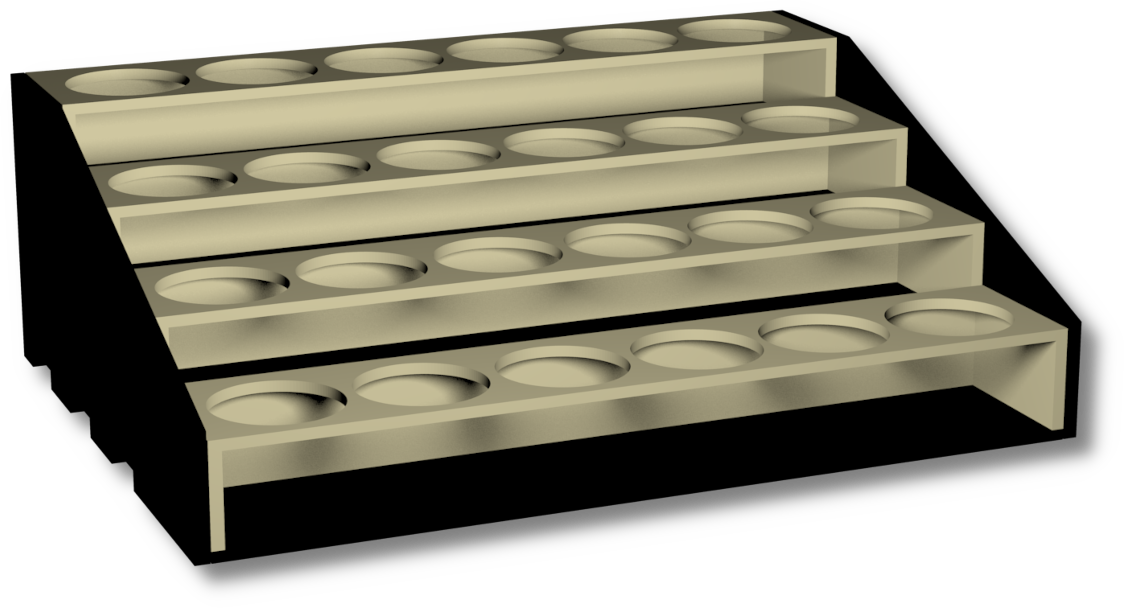

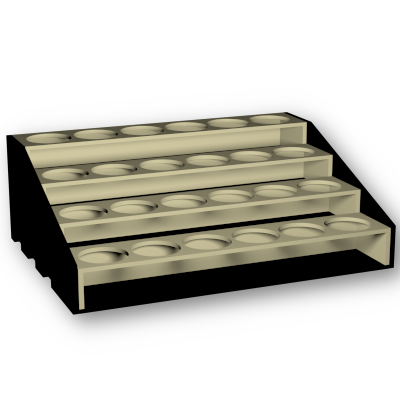

,Farben Regal / Palette
Teile
 |

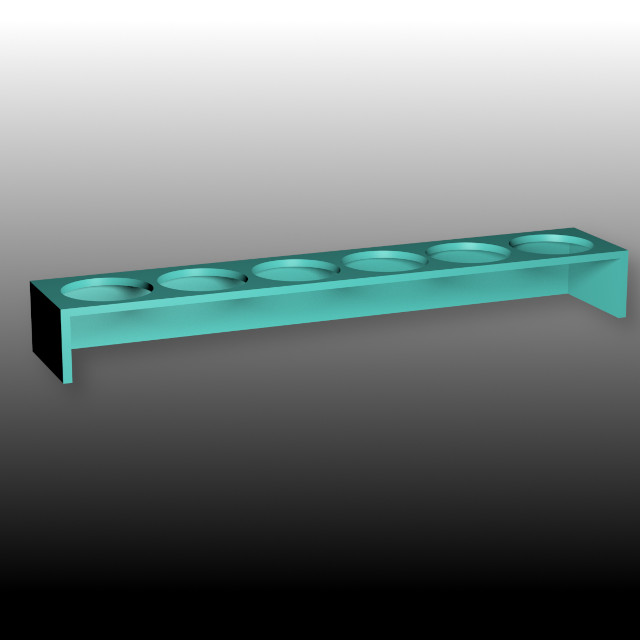

Reihen Oberteil | Download | View STL |
 |

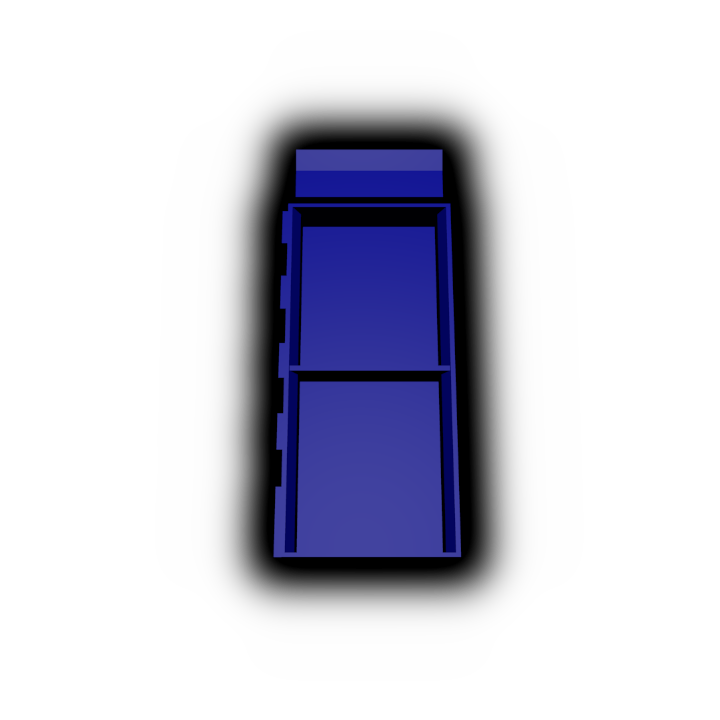

Reihen Unterteil | Download | View STL |
 |
Seitenteil | Download | View STL |
Bilder
Videos
,| 1 |  | Reimecker TV - D.I.Y. - Farbregal für 24 Farben |
Farben Ständer
Farben Ständer
Videos
,
Jarvis - Home Automation
Vorwort
Hardware
Dokumentation
Videos
Download
Vorwort
Hardware
Dokumentation
Videos
In diesem Bereich sind alle Videos die es bisher zu diesem Projekt gibt aufgelistet. Die Sortierung ist von alt zu neu.
Jarvis The virtual presence
Mein Sprachgesteuerter Minecraft Redstone
Home Automation via Atari ST mit jarvis
The Ultimate Smart Home Automation System
- Project Jarvis A.I. Full rendering Level 14
Jarvis Home Automation (Version 2)
Jarvis Home Automation (Version 1)
Project Jarvis Trailer
J.A.R.V.I.S.
Jarvis Home Control - Sicherheitsstation
Jarvis Home Control - Sicherheitsstation
Jarvis Home Control - Sicherheitsstation
Download
Videos
,

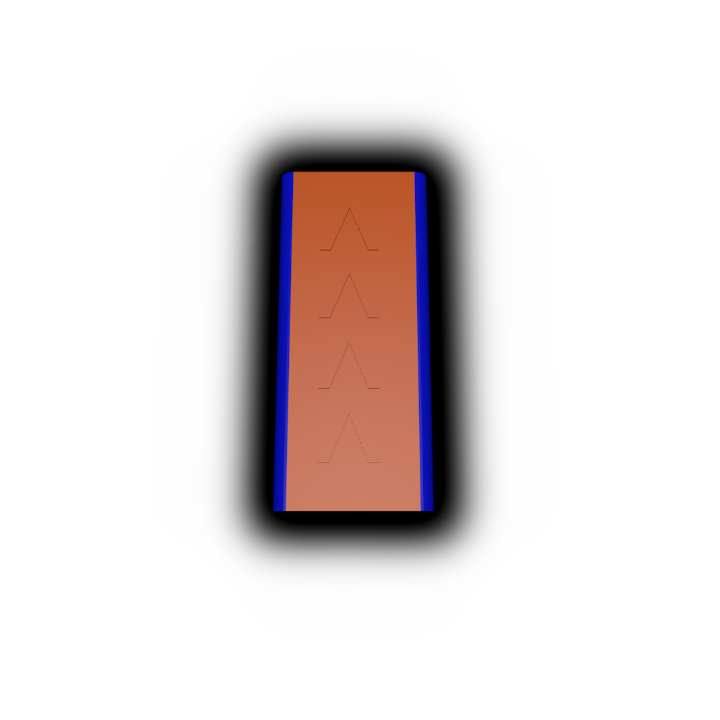

Lampe Led
Led Stripes
Gehäuse A
An dieses Gehäuse werden die LED Stripes montier. Darin befindet sich auch das Netzteil.
Download STL
Download STL
Videos
,| 1 |  | Ist es eine Lampe ? ist es ein VoalGDH ? ist es eine Zeitmaschine ? |

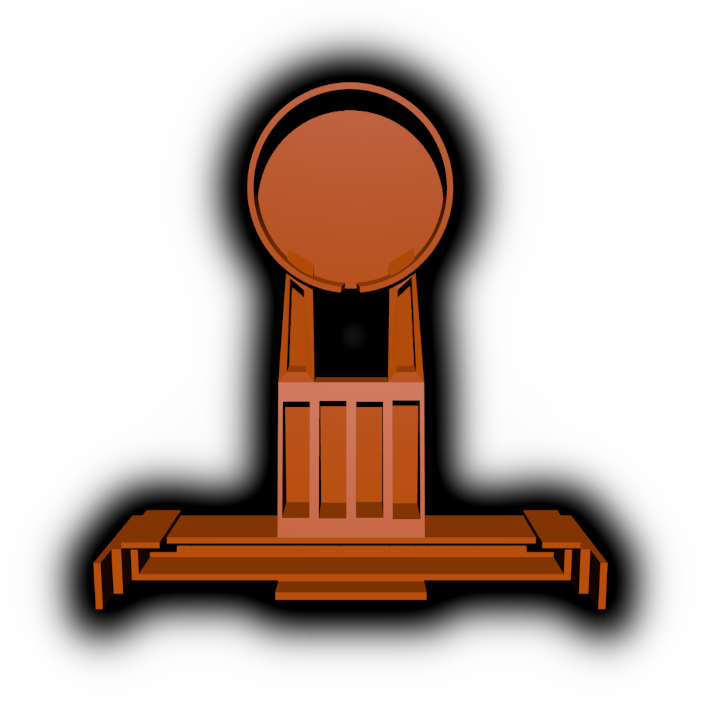

Lampe Makerkit
Videos

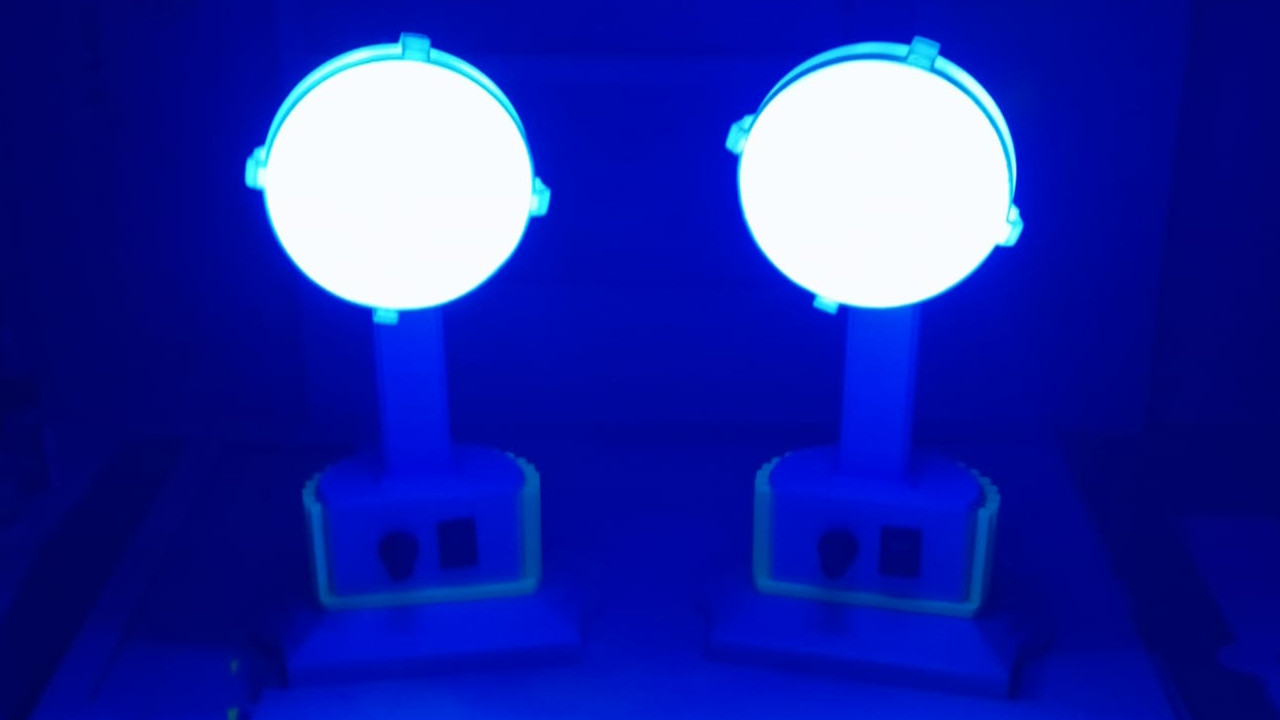

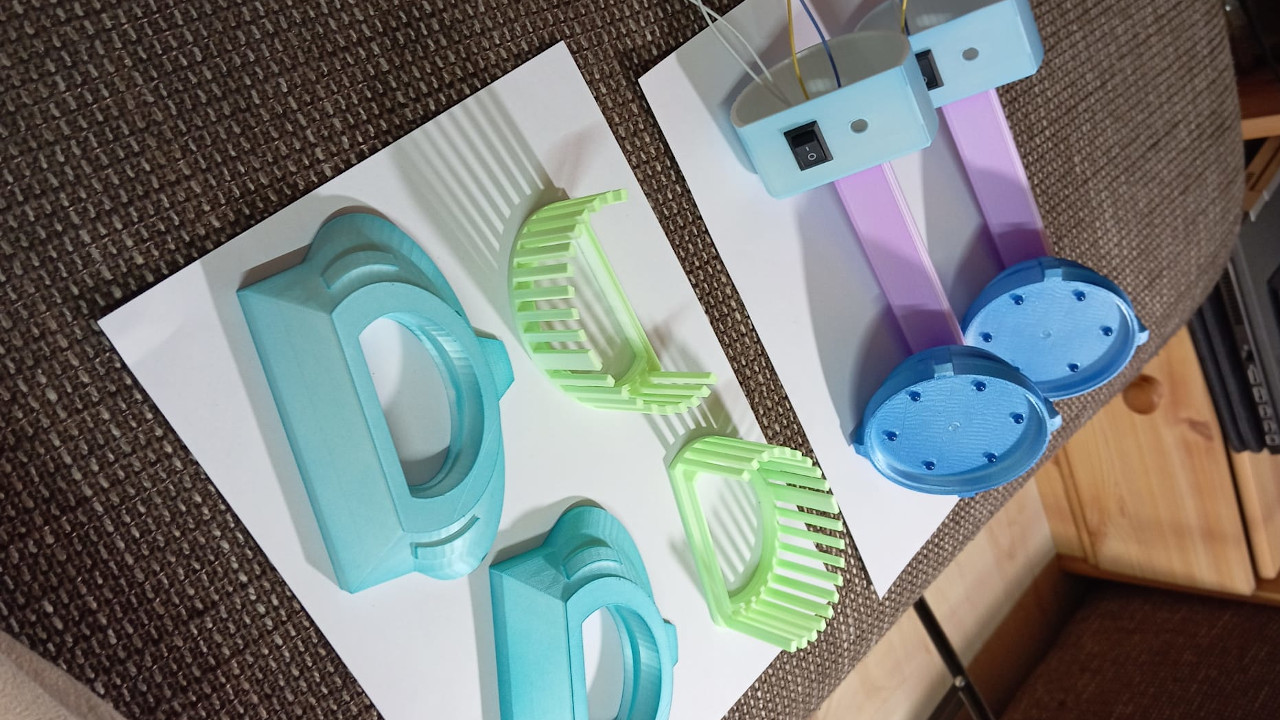

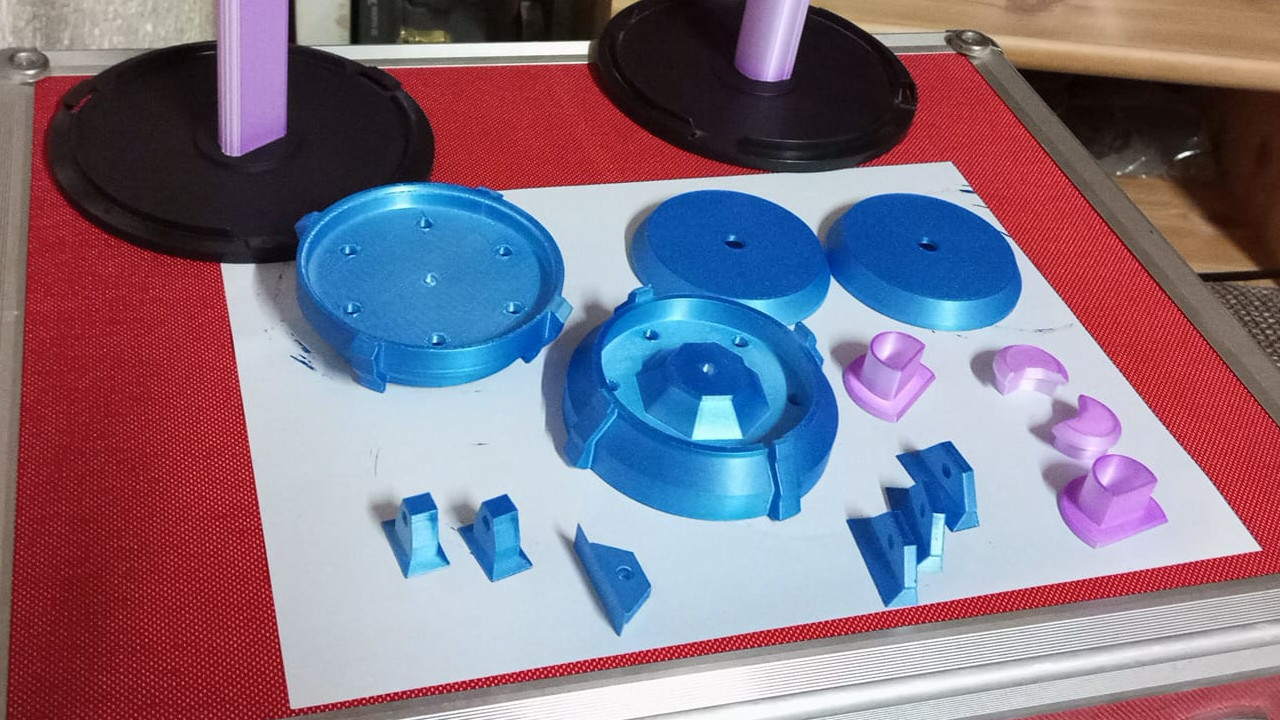

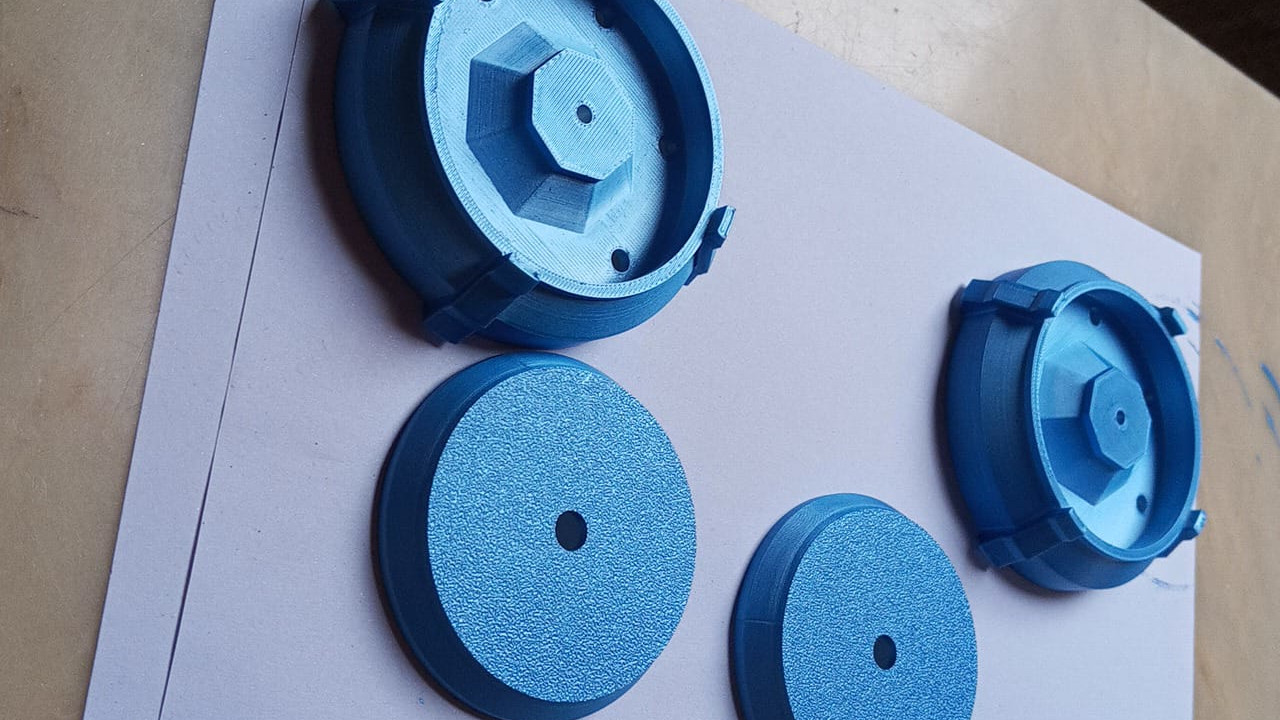

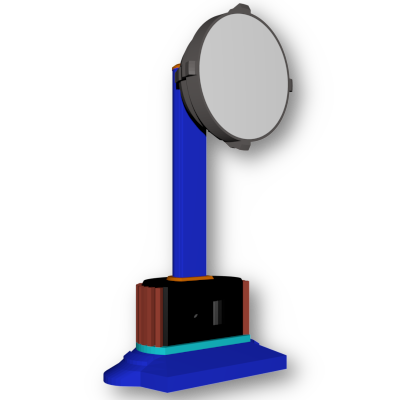

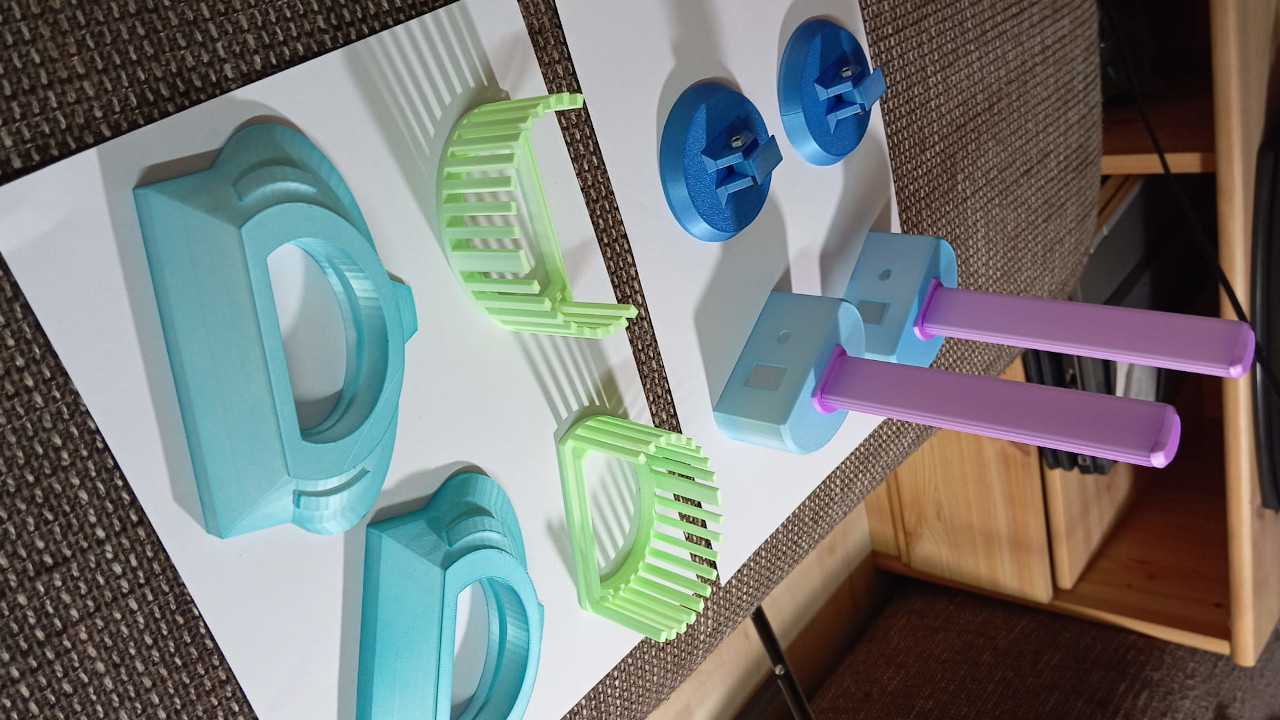

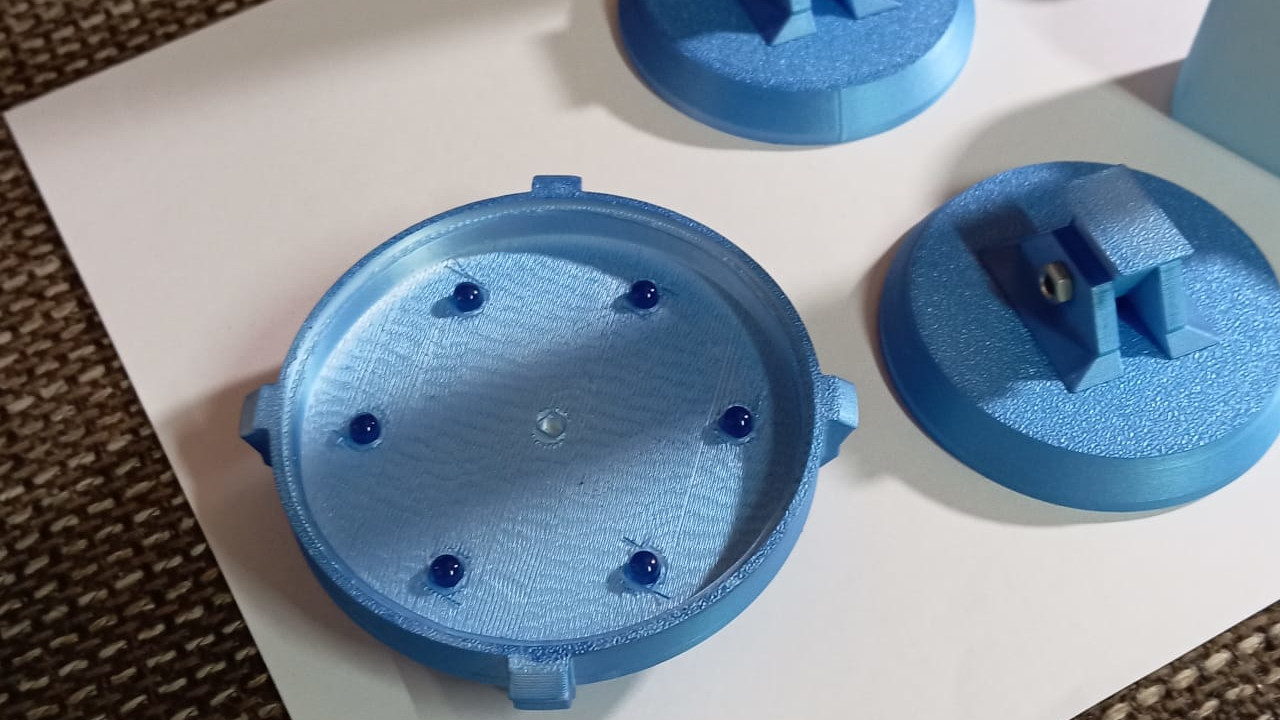

,Led Spot
Schaltplan
Teile
 |
Sockel | Download | View STL |
 |
Gehäuse | Download | View STL |
 |
Gehäuse Kuppel | Download | View STL |
 |
Stange | Download | View STL |
 |
Kappe | Download | View STL |
 |

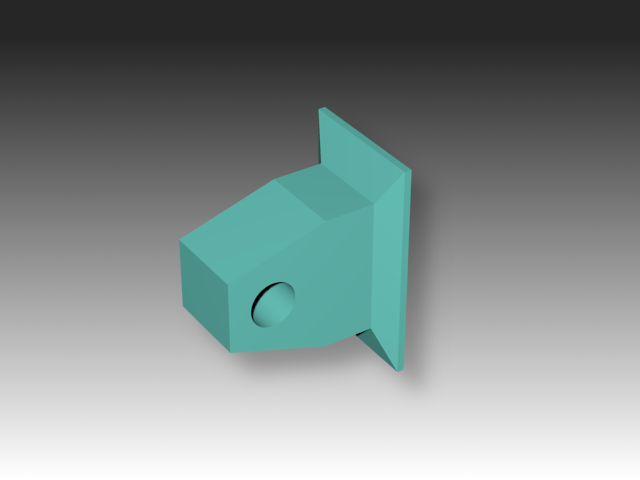

Schanier | Download | View STL |
 |
Schanier Halterung | Download | View STL |
 |

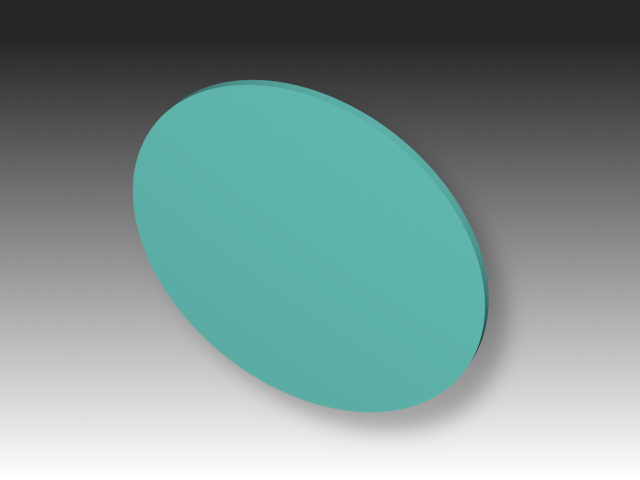

Spot Deckel | Download | View STL |
 |
Spot | Download | View STL |
 |
Spot Frontplatte | Download | View STL |

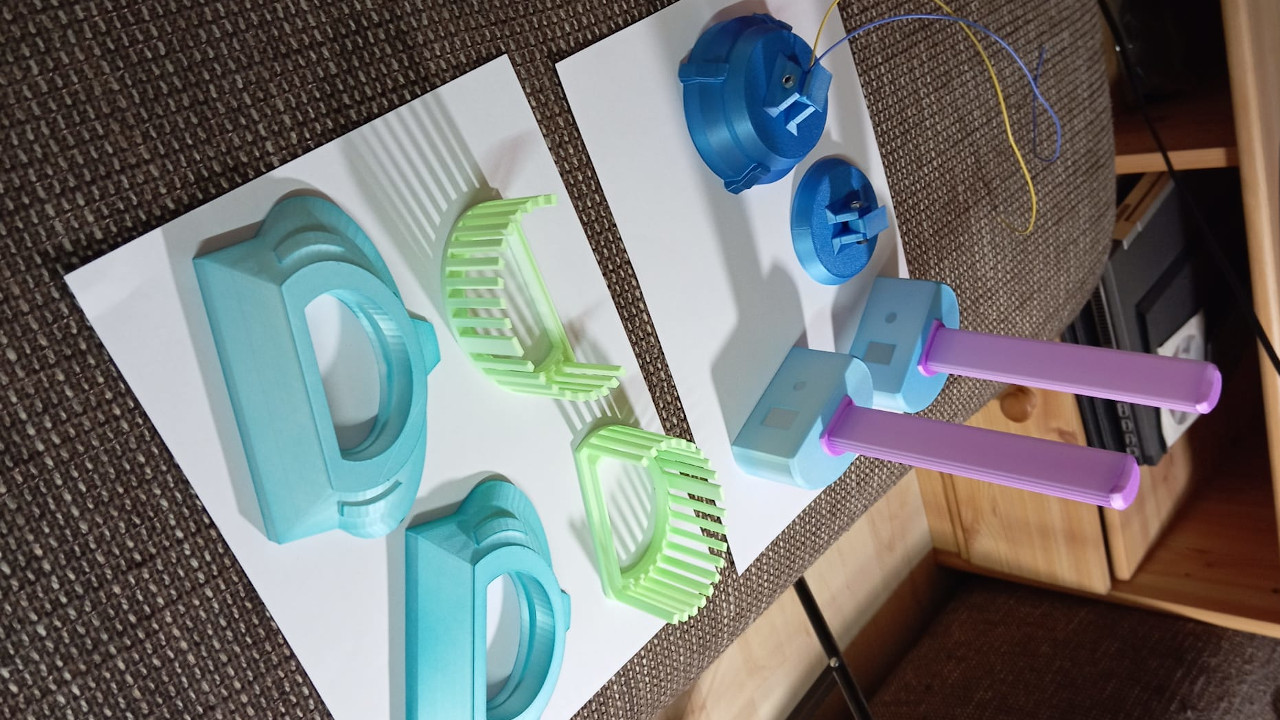

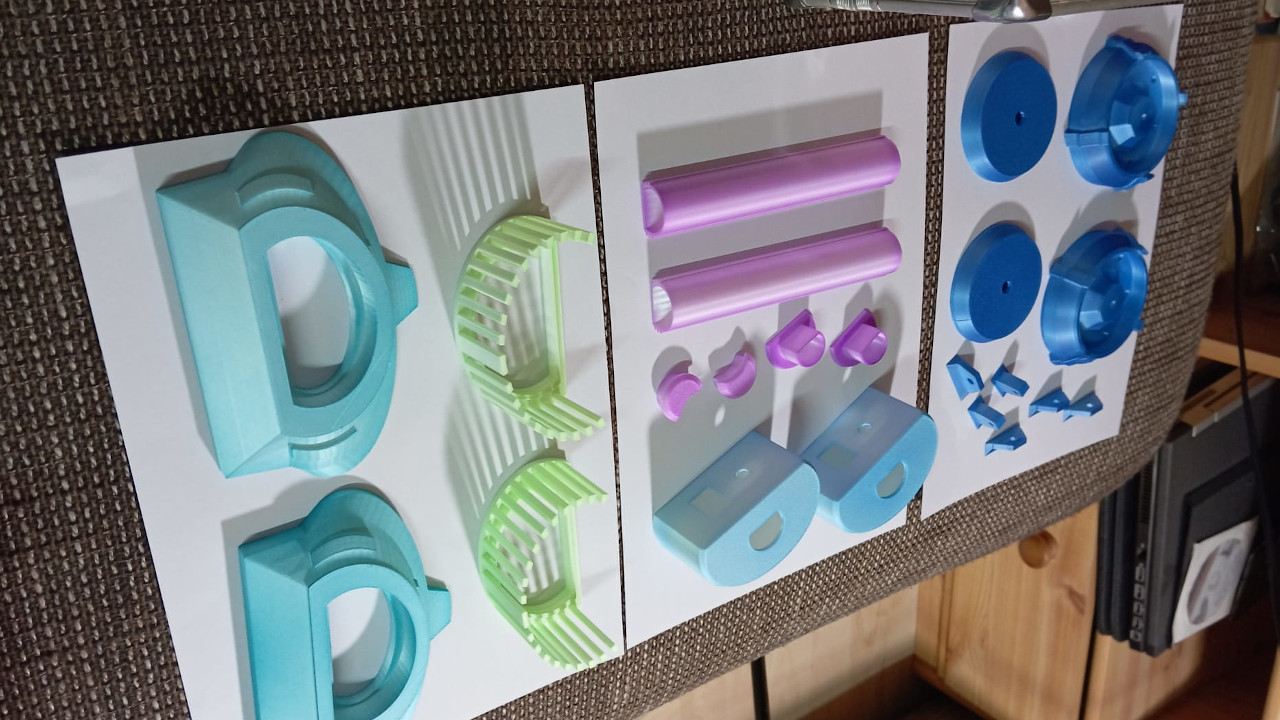

Bilder
Videos

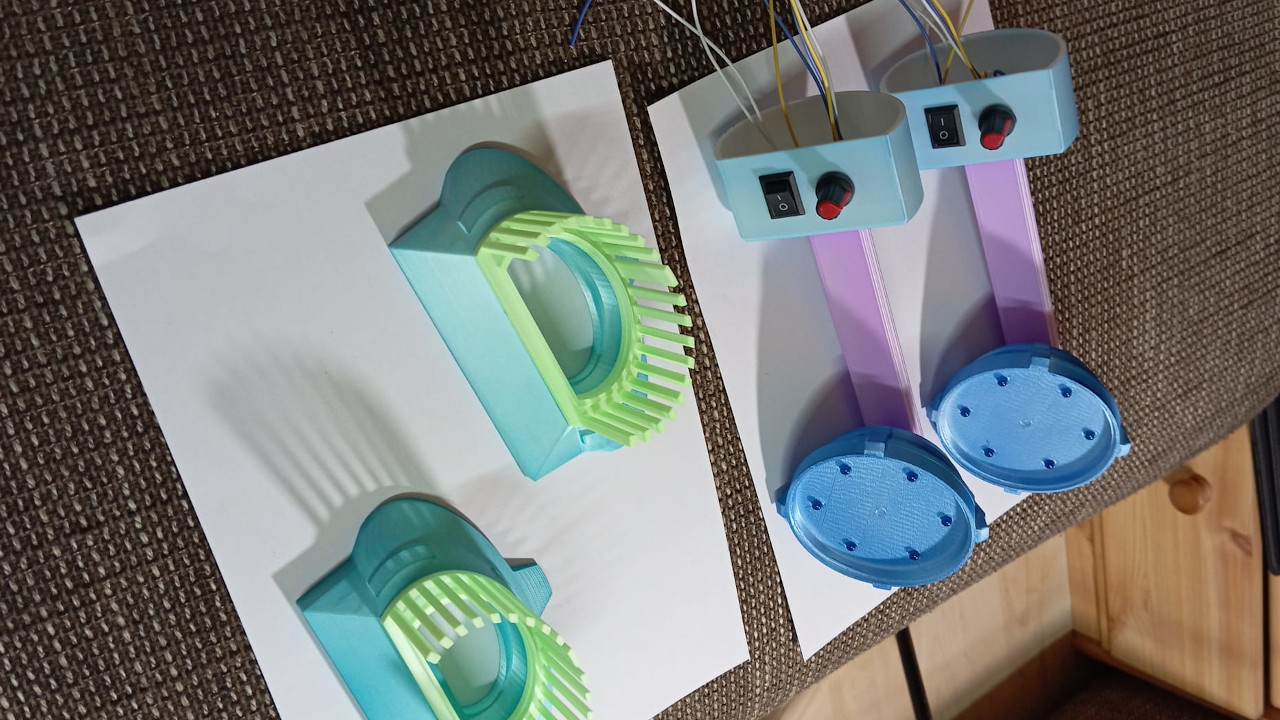

,| 1 |  | Reimecker TV - D.I.Y. - LED Spot für mein Regal |
| 2 |  | Reimecker TV - D.I.Y. - LED Spots lackiert |

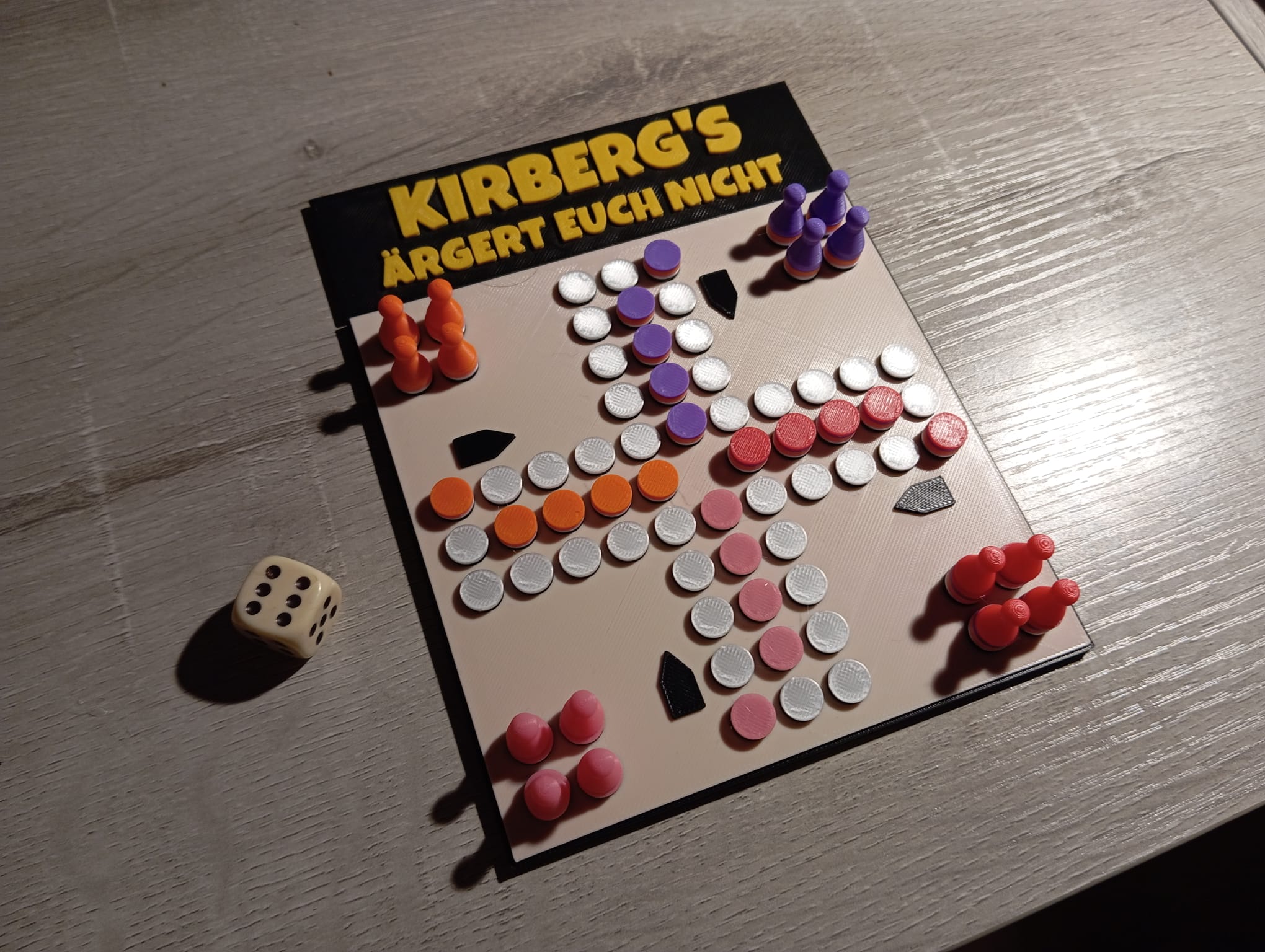

Mensch ärger dich nicht
Teile
 |

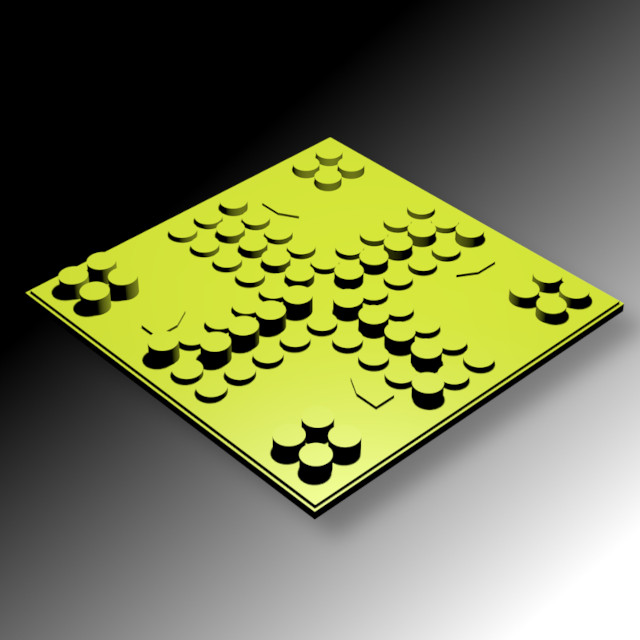

Spielbrett | Download | View STL |
 |

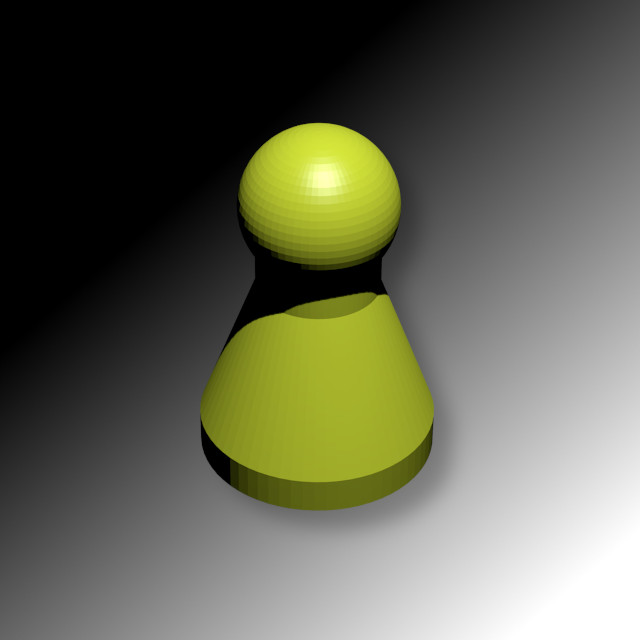

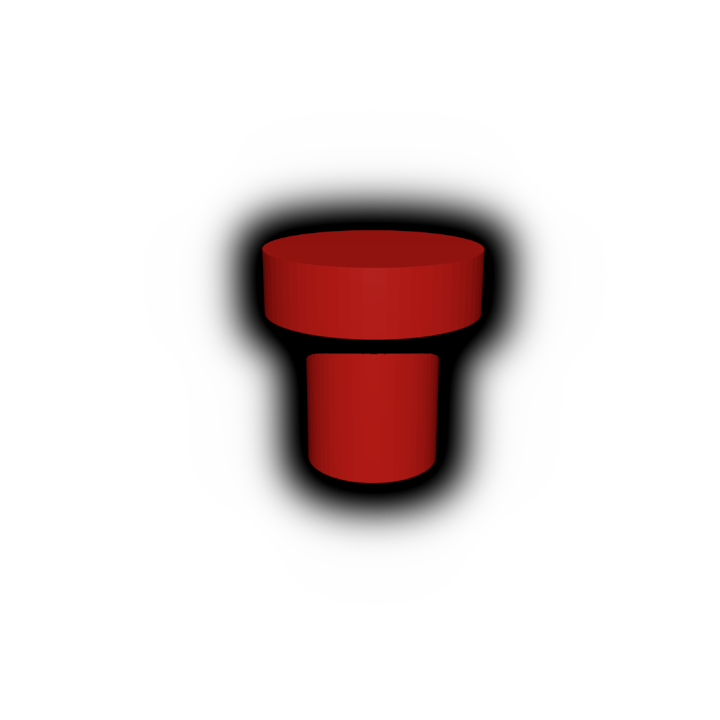

Figur | Download | View STL |
Videos
,| 1 |  | Reimecker TV - D.I.Y. - Mensch Ärger dich nicht |
Modulares Batterie System
Ein standardisierte Modulare Batterie betriebene Stromversorgung für alles was man so bastelt….
Muss ich mehr sagen ??
Alles was ich bisher so gebastelt habe, hatte die unterschiedlichsten Arten von Stromversorgungen. Mit diese System kann man sich aus unterschiedlichen Batterie Typen Kombinationen aus 1-4 Batterien selber drucken. Alles was sonst noch braucht ist ein Schalter, die Kontakte und guten Klebstof.
Hinweis
An manchen Teilen befindet sich eine eingearbeitete Beschriftung. Diese Schrift ist nur in das Objekt hinein geschoben aber nicht Mesh technisch verbunden. Mein Slicer im Bambu Studio interpretiert das als eine in die Fläche eingearbeitete Schrift. Das kann bei anderen Slicern zu anderen Ergebnissen führen.

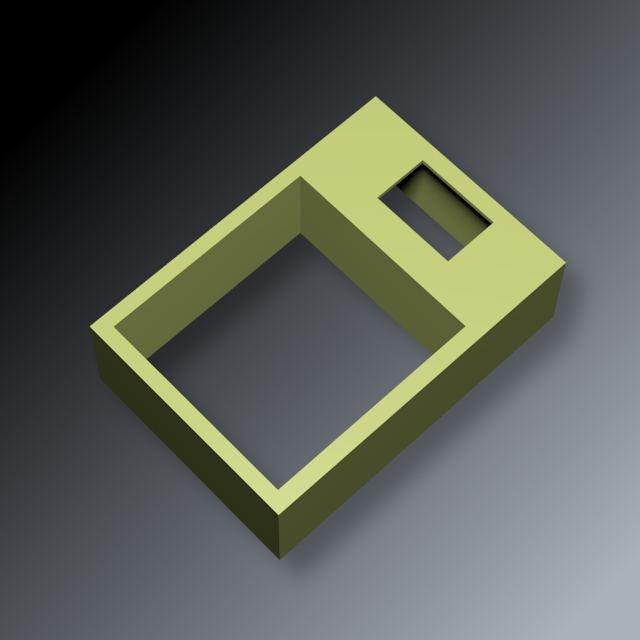

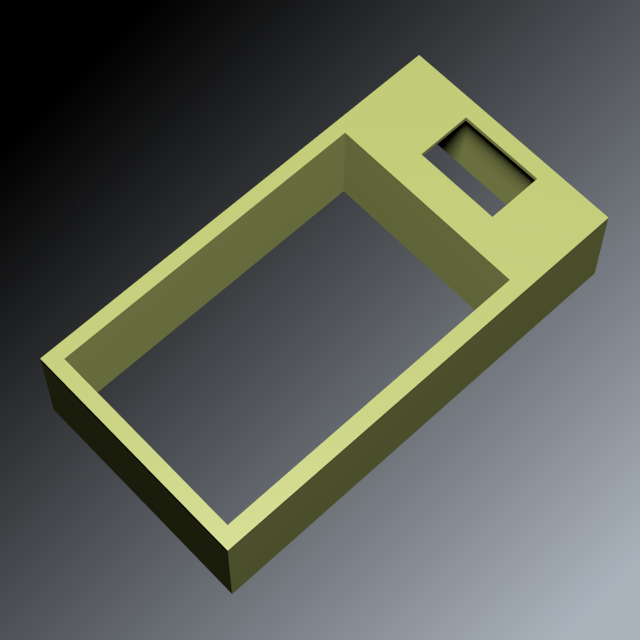

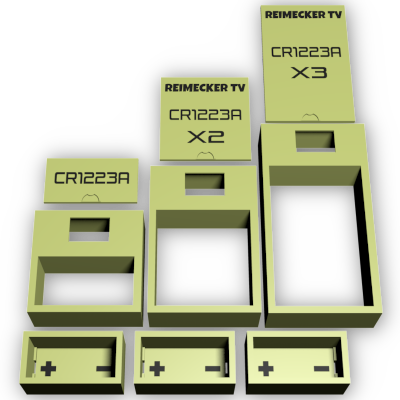

Batterie Type : CR1223A
 |
Batterie Inlay | Download | STL VIEW |
 |

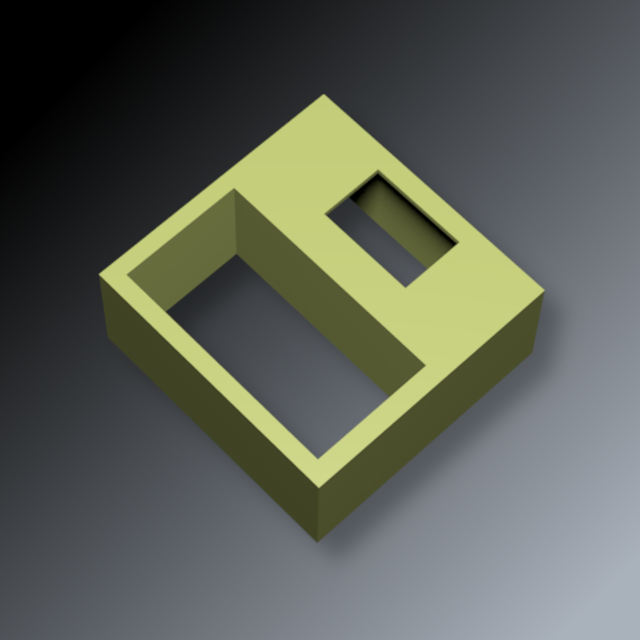

Batterie Compartment x1 | Download | STL VIEW |
 |
Batterie Compartment x2 | Download | STL VIEW |
 |
Batterie Compartment x3 | Download | STL VIEW |
 |

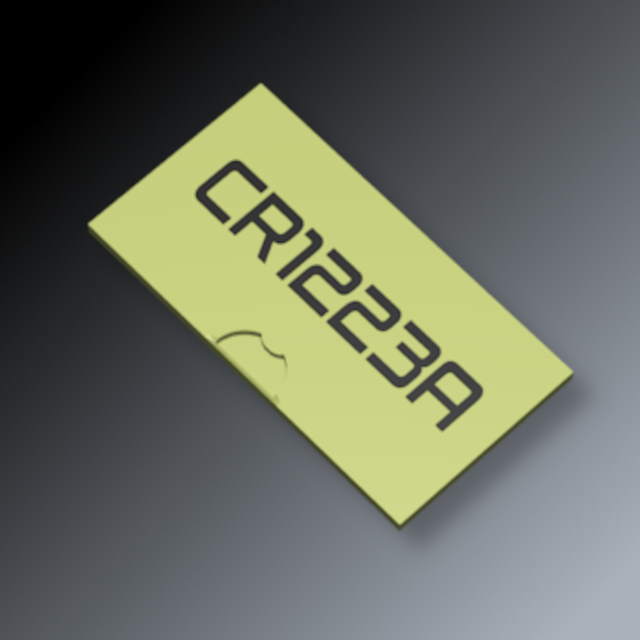

Batterie Cover x1 | Download | STL VIEW |
 |

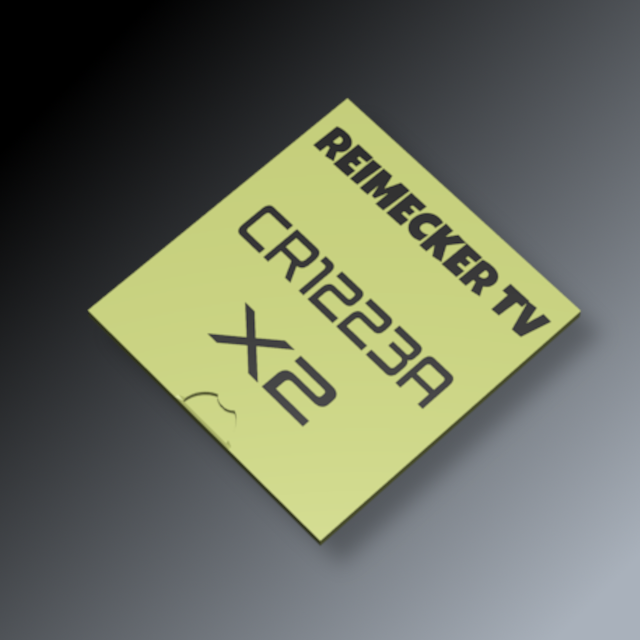

Batterie Cover x2 | Download | STL VIEW |
 |

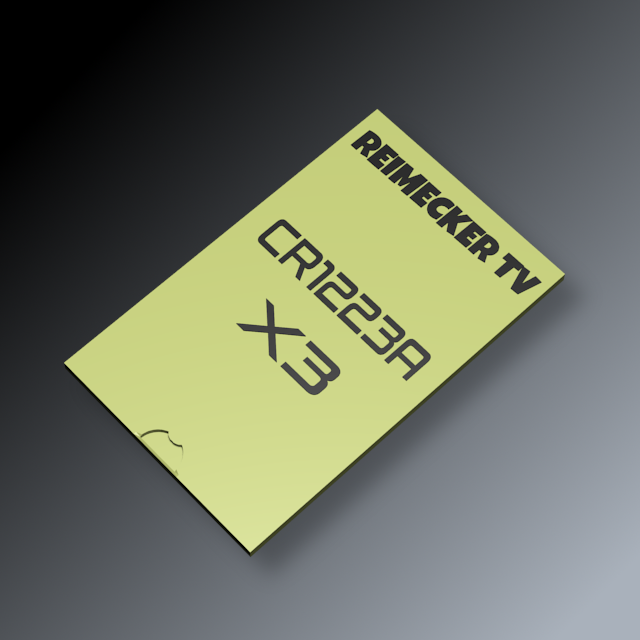

Batterie Cover x3 | Download | STL VIEW |

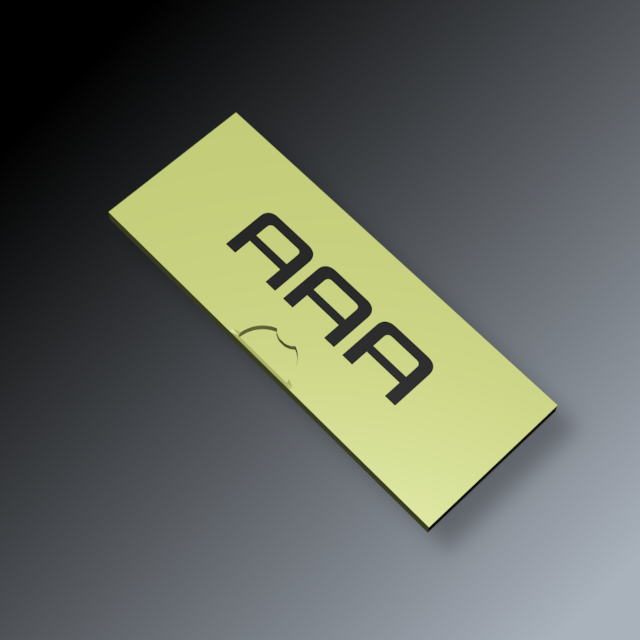

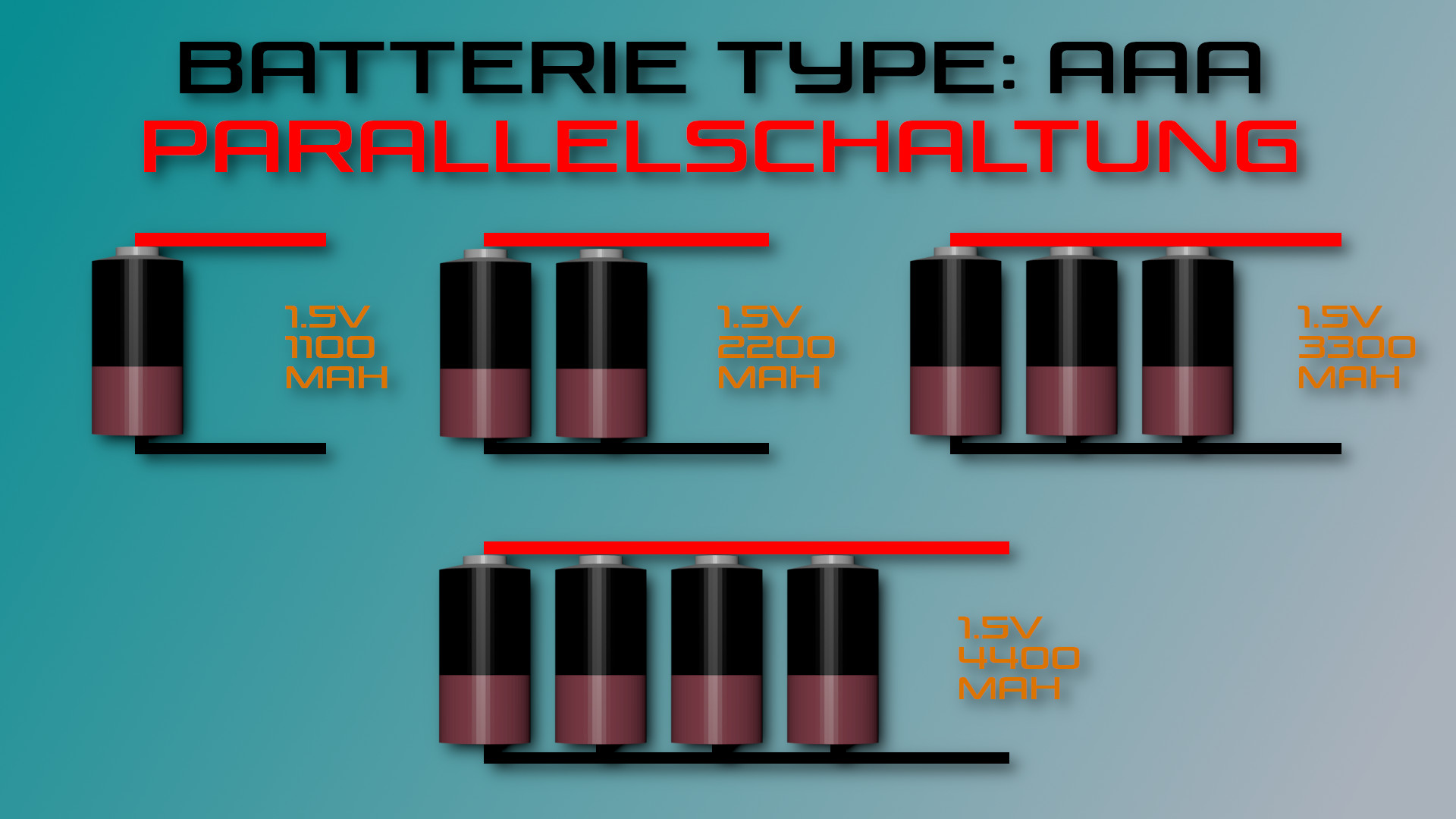

Batterie Type : AAA
 |
Batterie Inlay | Download | STL VIEW |
 |
Batterie Compartment x1 | Download | STL VIEW |
 |
Batterie Compartment x2 | Download | STL VIEW |
 |

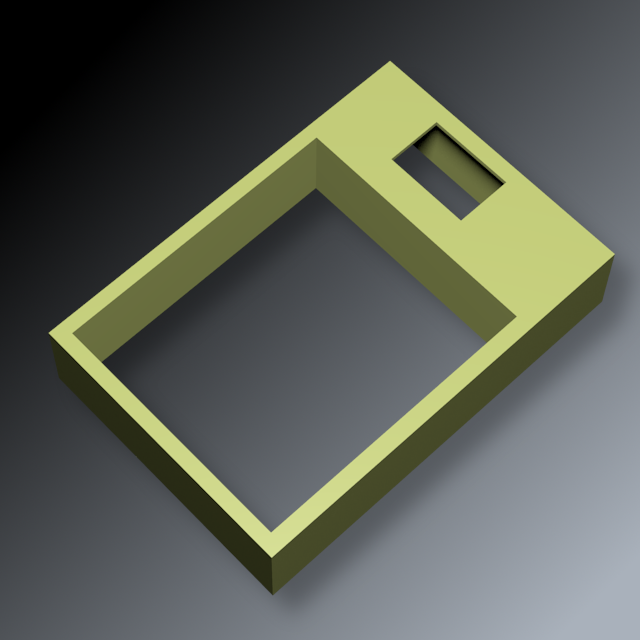

Batterie Compartment x3 | Download | STL VIEW |
 |
Batterie Cover x1 | Download | STL VIEW |
 |
Batterie Cover x2 | Download | STL VIEW |
 |
Batterie Cover x3 | Download | STL VIEW |

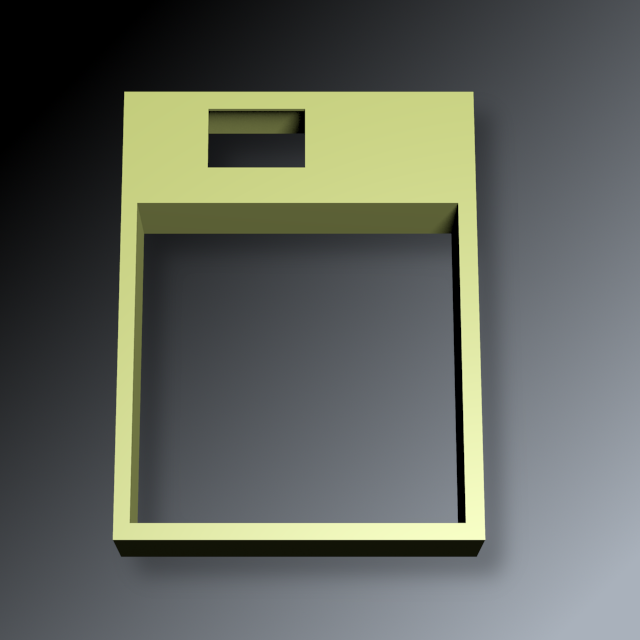

Batterie Type : AA
 |

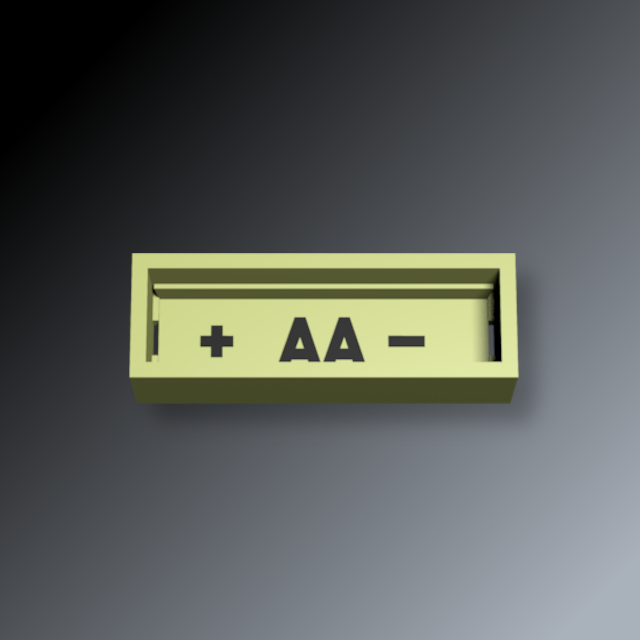

Batterie Inlay | Download | STL VIEW |
 |
Batterie Compartment x1 | Download | STL VIEW |
 |

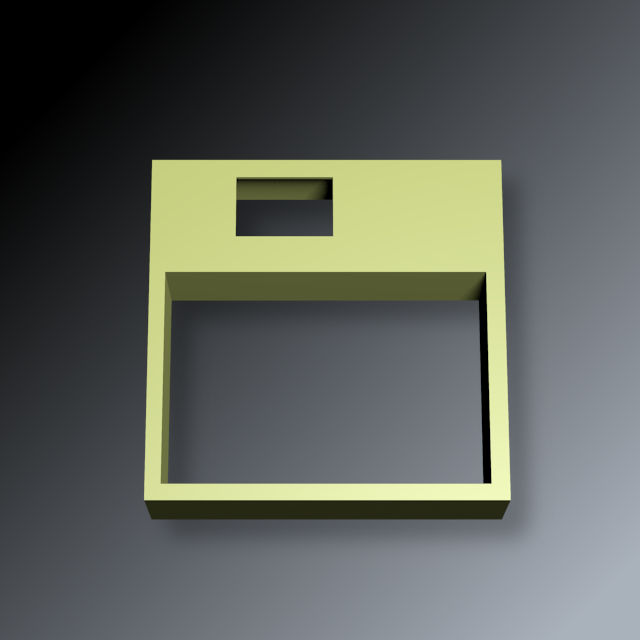

Batterie Compartment x2 | Download | STL VIEW |
 |
Batterie Compartment x3 | Download | STL VIEW |
 |

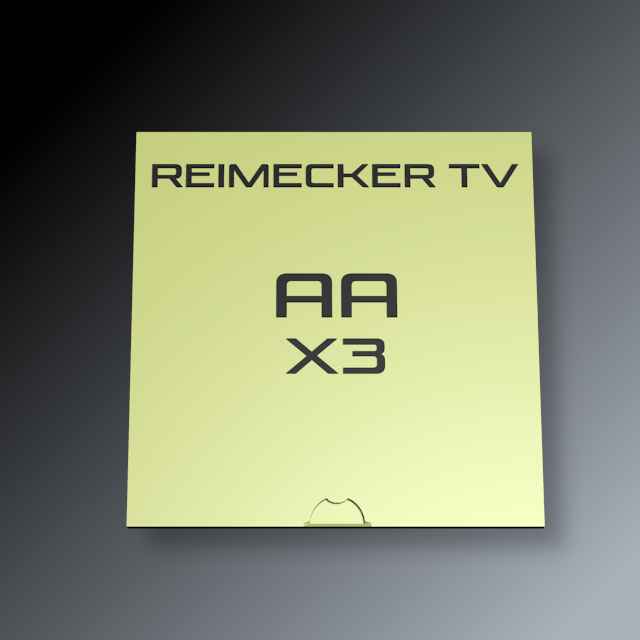

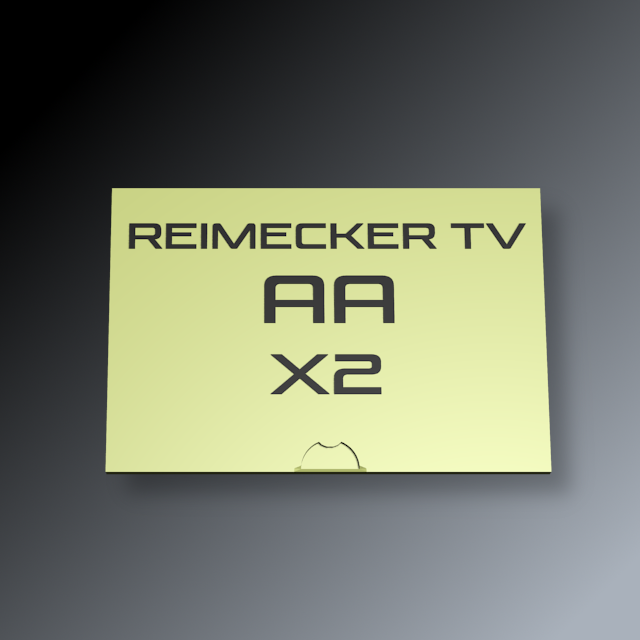

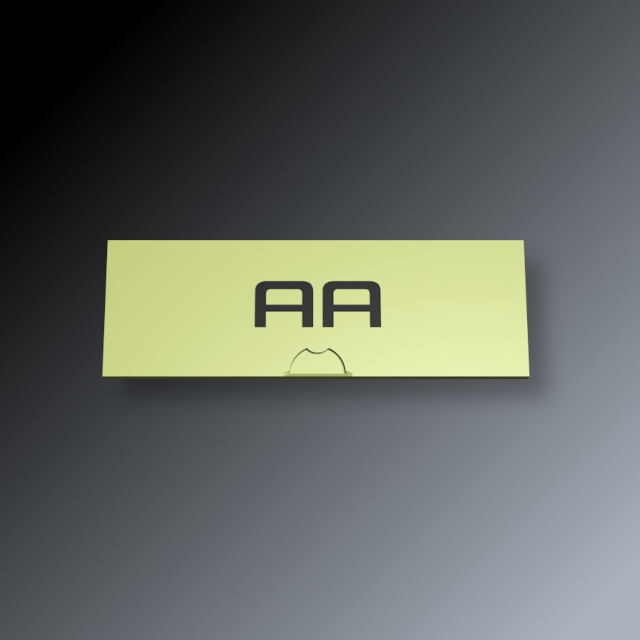

Batterie Cover x1 | Download | STL VIEW |
 |
Batterie Cover x2 | Download | STL VIEW |
 |
Batterie Cover x3 | Download | STL VIEW |
Videos
,| 1 |  | Reimecker TV - D.I.Y. - Modulares Batterie System |
| 2 |  | D.I.Y. - Modulares Batterie System |
PrxOS - Operating System
Vorwort
Hardware
Dokumentation
Download
Vorwort
Hardware
Dokumentation
Download
Videos
,

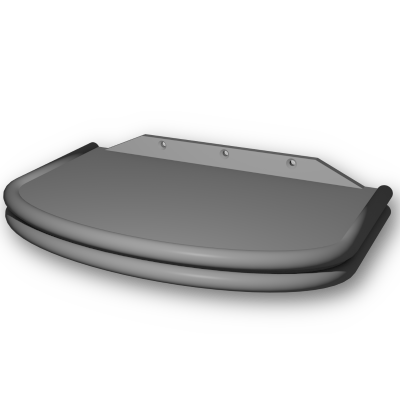

Regal
Videos
,| 1 |  | Reimecker TV - D.I.Y. Mini Regal |
| 2 |  | Reimecker TV - D.I.Y. Mini Regal - jetzt mit Licht |
| 3 |  | Reimecker TV - D.I.Y. Mini Regal - jetzt mit Schild |
Reimecker TV Logo
Reimecker TV Logo
Videos

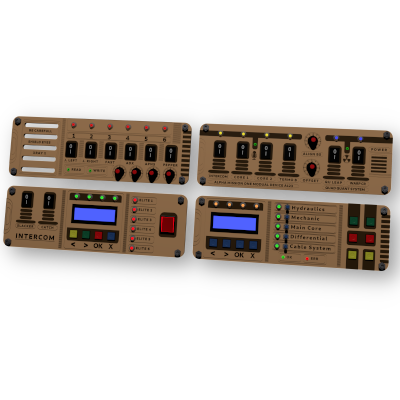

,Requisiten Bau
Videos
,
Roboter 2.0
Vorwort
Über den Roboter
Gedruckte Teile
Bilder
Vorwort zum Projekt
Ich arbeite seit mehreren Jahren an einem auf Arduino basierenden Smart Home System. Dieses System besteht aus verschiedenen selbst entwickelten Hardware Bausteinen die alle über ein selbst erstelltes Funknetzwerk miteinander Kommunizieren können. Es gibt zum Beispiel kleine Stationen die bei mir in jedem Raum stehen welche alle möglichen Daten erfassen können, wie die Temperatur, das Licht, Bewegung und sogar Rauch beziehungsweise Feuer. Diese Hardware ist in meinen Deckenleuchten und Schreibtischlampen und in vielen mehr verbaut. Es gibt auch eine Relaiskarte die im selben Netzwerk funktioniert. Das ganze System kann per Sprache oder App oder Webinterface konfiguriert beziehungsweise gesteuert werden. Smartphones können als Überwachungskameras in das System integriert werden. Das ganze Projekt nenne ich J.A.R.V.I.S. und existiert natürlich auch ein virtuelle Präsenz in Form eines fliegenden Roboters mit dem Kommuniziert werden kann. Dieser ist in der Lage das komplette Internet zu nutzen um alle Informationen die man haben will zu suchen. Videos über dieses System findet ihr natürlich auf meinem Kanal.
Irgendwann hatte das Projekt eine Status erreicht wo es immer besser funktionierte und dann kam mir die Idee diese Hardware in einen selbst gebauten Roboter zu integrieren der dann auch alles kann was das System bietet aber zusätzlich noch durch die Gegend fährt dabei. Also habe ich angefangen diesen Roboter zu entwerfen. Ich war damals auch schon sehr weit damit, hatte dann aber leider keine Zeit mehr aus Beruflichen Gründen daran weiter zu arbeiten. Ich habe den Roboter und die virtuelle Präsenz dann für meine Webserie benutzt, da komme die beiden auch immer noch regelmässig vor. Beide Sind übrigens in meinem Kanal Banner zu sehen.
Da ich jetzt Beruflich bisschen kürzer trete, habe ich jetzt endlich wieder Zeit an dem Projekt zu arbeiten.
Screenshot der verschiedenen Web Oberflächen
Admin Area
Quad Overview
Android App
System Monitor
Videos zum System
Alles was ihr in diesen Videos an Hardware seht, gibt es wirklich. Ich hab mich aber dazu entschlossen aus Sicherheitsgründen das Projekt zum System J.A.R.V.I.S. nicht als Open Source Projekt zu führen. Aber der Roboter an sich also die Konstruktion und die Firmware wird ein Open Source Projekt werden.
Konzept
Station
Virtuelle Präsenz Level System
Redstone mit der Hardware
Nun zum Roboter
Ich möchte an dieser Stelle nochmal erwähnen das es sich dabei um einen Prototyp handelt. Die gedruckten Teile passen alle zusammen bzw. ineinander, es kann aber noch zu Änderungen kommen. Ich werde keine Versionen hier auf dieser Seite führen, alle Teile werden immer durch die aktuellsten Teile ersetzt.
Die verschiedenen gedruckten Teile
Teile Liste
| # | Teil | Stk. | Download STL |
| 1. | Arduino Holder Body | 1 | File STL |
| 2. | Arduino Holder Layer 2 | 2 | File STL |
| 3. | Arm Left | 1 | File STL |
| 4. | Arm Right | 1 | File STL |
| 5. | Body Main | 1 | File STL |
| 6. | Body Main Deco A | 1 | File STL |
| 7. | Body Main Deco B | 1 | File STL |
| 8. | Body Main Deco C | 1 | File STL |
| 9. | Coupling Ring | 4 | File STL |
| 10. | Coupling Ring Arms | 2 | File STL |
| 11. | Driving Modul | 1 | File STL |
| 12. | Driving Modul Deco | 1 | File STL |
| 13. | Driving Modul Driver Cover | 1 | File STL |
| 14. | Driving Modul Driver Holder | 2 | File STL |
| 15. | Driving Modul Driver Modul | 1 | File STL |
| 16. | Driving Modul Driver PCB | 1 | File STL |
| 17. | Hand Left, Right | 2 | File STL |
| 18. | Head Panel 1 | 1 | File STL |
| 19. | Head Panel 1 Deco | 1 | File STL |
| 20. | Head Panel 2 | 1 | File STL |
| 21. | Head Panel 2 Deco A | 1 | File STL |
| 22. | Head Panel 2 Deco B | 1 | File STL |
| 23. | Head Panel 2 Eye | 4 | File STL |
| 24. | Head Panel 3 | 1 | File STL |
| 25. | Head Panel 3 Deco | 1 | File STL |
| 26. | Head Panel 4 | 1 | File STL |
| 27. | Head Panel 4 Deco | 1 | File STL |
| 28. | Head Panel 5 | 1 | File STL |
| 29. | Head Panel 5 Deco | 1 | File STL |
| 30. | Head Panel 5 Inlay | 1 | File STL |
| 31. | Head Panel 6 | 1 | File STL |
| 32. | Head Panel 6 Deco | 1 | File STL |
| 33. | Head Panel 6 Inlay | 1 | File STL |
| 34. | Head Side Left | 1 | File STL |
| 35. | Head Side Right | 1 | File STL |
| 36. | Buttons | 1 | File STL |
| 37. | Laser | 1 | File STL |
| 38. | Laser Holder | 1 | File STL |
| 39. | Panning Modul | 1 | File STL |
| 40. | Power Supply | 1 | File STL |
| 41. | Power Supply Cover | 1 | File STL |
| 42. | Servo Housing | 6 | File STL |
| 43. | Servo Housing Cover | 6 | File STL |
| 44. | Tilting Bearings | 2 | File STL |
| 45. | Tilting Modul | 1 | File STL |
| 46. | Tire | 4 | File STL |
| 47. | Rim | 4 | File STL |
Teile Beschreibung
Arduino Holder Body
Auf dieses Teil wird der Arduino Mega montiert. Dieses Teil wird nur einmal benötig.
Arduino Holder Layer 2
Das ist die 2. Ebene für den Arduino Holder. Dieses Teil wird auch nur einmal benötig.
Koppelring Hardware
Das ist der erste Koppelring, an ihm befindet sich der Platz um die Driver Platinen für die Motoren unterzubringen. Diese Platinen können dann mit dem Platinen Halter dort fest eingebaut werden. Dieses Teil wird nur einmal benötigt.
Arm Left
Das ist der Linke Arm des Roboters. Dieser wird nur einmal benötigt.
Arm Right
Das ist der Rechte Arm des Roboters. Dieser wird nur einmal benötigt.
Body Main
Dies ist der Körper des Roboters. An ihm befindet sich eine 4x4 Tasten Matrix, mehrere LED, eine Balken anzeige, Platz für die Laser Kanone und die Servos für die Arme. Der Körper wird nur einmal benötigt.
Body Main Deco A
Dekoration für den Körper.
Body Main Deco B
Dekoration für den Körper.
Body Main Deco C
Dekoration für den Körper.
Servo Housing
In dieses Gehäuse werden die Motoren eingebaut um die unterschiedlichen Teile zu bewegen. Dieses Teil wird 6 mal benötigt.
Servo Housing Cover
Das ist der Deckel für das Servo Gehäuse. Auch dieses Teil wird 6 mal benötigt.
Coupling Ring
Das ist der Koppelring der den Körper und den Kopf verbindet. Dieses Teil kann mehrmals aufgesetzt werden unten und oben um zum Beispiel die Grösse des Roboters zu verändern, wird aber eigentlich nur 4 mal benötigt.
Coupling Ring Arms
Das ist der Koppelring für die Arme. Dieser kann für Links und Rechts verwendet werden. Dieses Teil wird 2 mal benötigt.
Driving Modul
An diesem Teil werden 4 der Servo Gehäusen eingesteckt und bilden somit die Grundlage für den Antrieb. An diesen 4 Servos werden dann die Felgen mit den Reifen montiert. Dieses Teil wird nur einmal benötig.
Driving Modul Deco
Dekoration für das Modul.
Driving Modul Driver Cover
Dieses Teil verdeckt das Driver Modul.
Driving Modul Driver Holder
Mit diesem Hardware Halter werden die Driver Platinen auf dem ersten Koppelring aufgeclipst. Dieses Teil wird 2 mal benötigt.
Driving Modul Driver Modul
Das ist der erste Koppelring, an ihm befindet sich der Platz um die Driver Platinen für die Motoren für den Antrieb unterzubringen. Diese Platinen können dann mit dem Platinen Halter dort fest eingebaut werden. Dieses Teil wird nur einmal benötigt.
Driving Modul Driver PCB
Platz für eine Platine.
Hand Left, Right
Das sind die Hände des Roboters. Diese wird 2 mal benötigt.
Buttons
Das sind die Knöpfe für die 4x4 Tasten Matrix. Es werden insgesamt 16 Knöpfe benötig.
Laser Holder
Das ist der Halter für die Laser Kanone des Roboter. Dieser wird auf die Linke Schulter am Körper geschoben. Dieses Teil wird nur einmal benötigt.
Laser
Das ist Laser Kanone welche auf den Laser Halter geschoben wird. Dieses Teil wird nur einmal benötigt.
Panning Modul
Diese Modul ermöglicht es den Kopf des Roboters nach links oder rechts zu bewegen. Dieses Teil wird nur einmal benötigt.
Tilting Modul
Dieses Modul ermöglicht es den Kopf des Roboters nach oben oder unten zu bewegen. Dieses Teil wird nur einmal benötigt.
Tilting Bearings
Die Lager für die Tilt Funktion vom Kopf.
Power Supply
Dieses Modul sitzt unter dem Kopf und beherbergt den Einschalter, den Stromanschluss und Platz für eine 9V Block Batterie.
Power Supply Cover
Das ist der Deckel für das Power Supply Modul.
Tire
Das ist der Reifen. Davon werden 4 Stück benötigt.
Rim
Das ist die Felge.
Head Side A
Das 1. Seiten Panel für den Kopf.
Head Side B
Das 2. Seiten Panel für den Kopf.
Head Panel 1
Das ist das 1. Kopf Panel.
Head Panel 1 Deco
Das ist die Dekoration für das 1. Kopf Panel.
Head Panel 2
Das ist das 2. Kopf Panel.
Head Panel 2 Deco A
Das ist eine Dekoration für das 2. Kopf Panel.
Head Panel 2 Deco B
Das ist eine Dekoration für das 2. Kopf Panel, es soll die Nase darstellen.
Head Panel 2 Eye
Das ist der Baustein für die Augen es werden 4 davon benötigt. Die Augen werden auf dem 2. Kopf Panel montiert.
Head Panel 3
Das ist das 3. Kopf Panel. Der Ultraschall Sensor wird dort montiert.
Head Panel 3 Deco
Eine Dekoration für das 3. Kopf Panel.
Head Panel 4
Das ist das 4. Kopf Panel. Auf der Innenseite wird der Arduino Halter montiert.
Head Panel 4 Deco
Eine Dekoration für das 4. Kopf Panel.
Head Panel 5
Das ist das 5. Kopf Panel. Es enthält bereits Löcher um etwas auf der Innenseite montieren zu können.
Head Panel 5 Deco
Eine Dekoration für das 5. Kopf Panel.
Head Panel 5 Inlay
Ein Inlay für das 5. Kopf Panel. Es dient als Reserve sollte noch Platz für z.B. eine Platine benötig werden.
Head Panel 6
Das ist das 6. Kopf Panel. Auf der Rückseite wir der Batterie Halter montiert.
Head Panel 6 Deco
Eine Dekoration für das 6. Kopf Panel.
Head Panel 6 Deco
Diese Teile werden innen auf das 6. Kopf Panel montiert. Hier wird die Batterie für den Kopf eingelegt.
Bilder vom Roboter
Videos
,
Rund Clip
Komplett als ein Teil
Videos
,Sprite Kacheln / Tiles
8-BIT Mario Bros 1 (19)

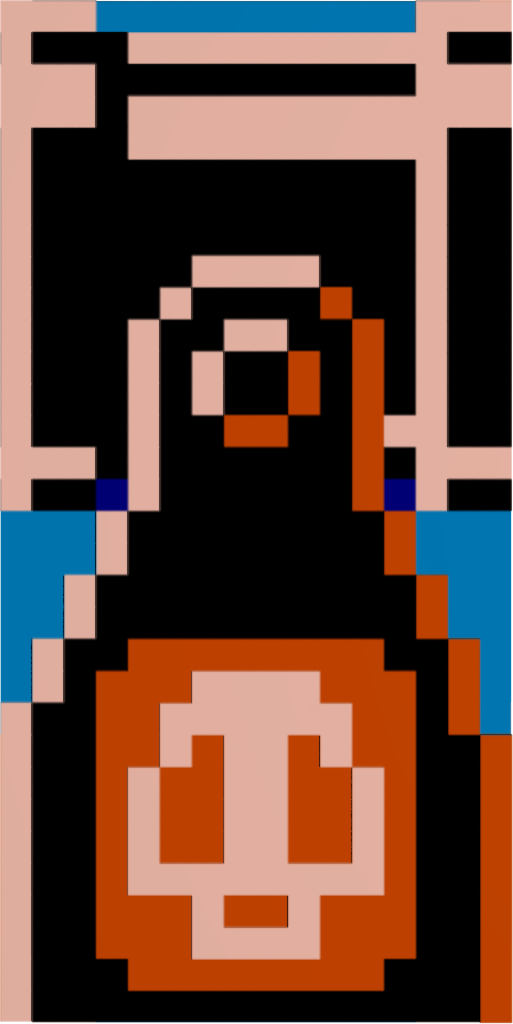

| # | Title | Picture | Colors | Size | Download STL |
| 1 | Brick |  | 2 | 12 x 12 cm | Download |
| 2 | Brick Blank |  | 2 | 12 x 12 cm | Download |
| 3 | Brick 3D |  | 3 | 12 x 12 cm | Download |
| 4 | Sky |  | 1 | 12 x 12 cm | Download |
| 5 | Pipe Top Left |  | 4 | 12 x 12 cm | Download |
| 6 | Pipe Top Right |  | 4 | 12 x 12 cm | Download |
| 7 | Pipe Bottom Left |  | 4 | 12 x 12 cm | Download |
| 8 | Pipe Bottom Right |  | 4 | 12 x 12 cm | Download |
| 9 | Vine Top |  | 2 | 10.5 x 12 cm | Download |
| 10 | Vine Middle |  | 2 | 10.5 x 12 cm | Download |
| 11 | Piranha Plant |  | 3 | 16.5 x 12 cm | Download |
| 12 | Canon |  | 5 | 12 x 24 cm | Download |
| 13 | Coin |  | 3 | 7.5 x 10.5 cm | Download |
| 14 | Cloud |  | 2 | 12 x 12 cm | Download |
| 15 | Bush |  | 2 | 12 x 24 cm | Download |
| 16 | Bullet Bill |  | 3 | 10.5 x 12 cm | Download |
| 17 | Goomba |  | 4 | 12 x 12 cm | Download |
| 18 | Koopa |  | 3 | 12 x 17.2 cm | Download |
| 19 | Mario |  | 6 | 9 x 12 cm | Download |
Videos
,| 1 |  | Reimecker TV - 3D printed Wall Tileset 8 Bit - Teaser |
| 2 |  | Reimecker TV - 3D printed Wall Tileset 8 Bit - Bullet Bill Canon |
Stifte Halter
Stifte Halter
Videos
,Switch Game Holder
Switch Game Holder
